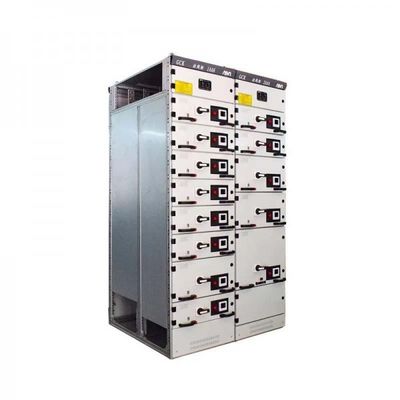

تابلو برق توزیع فشار پایین 690 ولت GCK LV

عمومی

ولتاژ پایین ولتاژ پایین GCK با تابلو برق قابل ترسیم (که از این پس به عنوان تابلوی برق نامیده می شود) برای سیستم توزیع برق با AC 50 (60) هرتز ، ولتاژ عملیاتی 660 ولت و کمتر قابل استفاده است.از دو قسمت کابینت مرکز توزیع برق (PC) و مرکز کنترل موتور (MCC) تشکیل شده است.به عنوان یک توزیع نیرو کنترل موتور و تجهیزات توزیع نور.تابلو با IEC60439-1 (تجهیزات تابلو و کنترل ولتاژ پایین) ، GB7251.1-2013 (تابلو برق و تجهیزات کنترل ولتاژ پایین) و GB / T14048.1-2006 (تابلوهای ولتاژ پایین و تجهیزات کنترل مطابقت دارد با قوانین عمومی )و دارای ظرفیت شکستن بالا ، پایداری حرارتی دینامیکی خوب ، ساختار پیشرفته و معقول ، طرح الکتریکی انعطاف پذیر ، سری ، تطبیق پذیری قوی ، ترکیب دلخواه از واحدهای مختلف برنامه و تعداد زیادی حلقه است که توسط یک کابینت جای داده می شود ، باعث صرفه جویی در فضای کف ، بالا درجه حفاظت ، ایمنی و قابلیت اطمینان ، نگهداری آسان و غیره.این محصول به طور گسترده ای در نیروگاه ها ، پستها ، متالورژی ، نساجی ، پتروشیمی ، کارخانه ها و معادن ، ساختمانهای بلند مرتبه و موارد دیگر استفاده می شود.

استاندارد

GB7251 تجهیزات کنترل و ولتاژ پایین
JB / T9661 تابلو برق قابل برداشت با ولتاژ پایین
تجهیزات کنترل سوئیچ ولتاژ پایین Gb14048
کلاس محافظ محفظه برقی ولتاژ پایین GB4942
GB3047 ابعاد اساسی پانل ها ، قاب ها و کابینت ها
GB9466 روش آزمون اساسی سوئیچ ولتاژ پایین
GB2681 رنگ سیم در تاسیسات الکتریکی
IEC439 تجهیزات کنترل و کنترل سوئیچ ولتاژ پایین

محیط خدمات

1. دمای هوا: -35 ℃ ~ + 40

2. رطوبت: متوسط ​​رطوبت ماهانه 95٪؛رطوبت متوسط ​​روزانه 90٪.
