جزئیات محصول:
|
| ولتاژ: | 33kV | جاری: | 630-2000A |
|---|---|---|---|
| کارخانه: | KNKONG | استانداردها: | ISO9001: 2015 ، CCC ، ISO9001 ، CE ، CB ، IEC60898 |
| برجسته کردن: | تابلو برق جدا شده با گاز IEC60898,33kv صفحه اصلی واحد حلقه,تابلو برق جدا شده با گاز SF6 |
||
معرفی محصول
عمومی

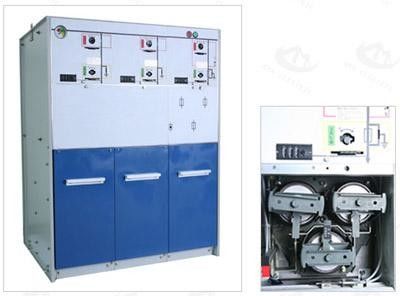

کابینت شبکه حلقه SF6 با کلید بار SF6 به عنوان کلید اصلی ، برای کل کابینت ، برای اتوماسیون توزیع برق و تابلو بسته فلزی قابل ارتقا نیز جمع و جور است.این ساختار در ساختار ساده ، عملکرد انعطاف پذیر ، بهم پیوستن قابل اعتماد و نصب راحت و غیره دارد ، که می تواند پروژه های فنی رضایت بخشی را برای موارد مختلف برنامه و کاربران فراهم کند.با استفاده از فن آوری سنسور و رله حفاظتی به روز ، به علاوه فناوری پیشرفته و پروژه مونتاژ انعطاف پذیر ، کابینت شبکه حلقه ای SF6 نوع HXGN15 می تواند به طور کامل نیاز بازار متغیر مداوم را برآورده کند.این می تواند سوئیچ قطع بار FLBS36 SF6 را به خود اختصاص دهد.همچنین با توجه به تقاضای کاربر می توان با قطع کننده مدار خلاuum سری VB4 با یک مکانیسم دائمی مغناطیسی ساخته شده توسط AREVA یا HD4 نوع قطع کننده مدار SF6 ساخته شده توسط AREVA یا HD4 نوع قطع کننده مدار SF6 ساخته شده توسط ABB یا با VS1 ما مونتاژ شود - قطع کننده مدار 12 وکیوم با مکانیزم مغناطیسی دائمی.روش های عملیاتی برای کلید اصلی درون واحد اصلی حلقه می تواند به صورت دستی یا الکتریکی باشد.و وقتی با FTU و RTU مطابقت دارد می تواند نیاز چهار کنترل را برآورده کند.
محیط خدمات
1. دمای هوا: -35 ℃ ~ + 40
2. رطوبت: متوسط رطوبت ماهانه 95٪؛رطوبت متوسط روزانه 90٪.
3. ارتفاع 2500 متر
4- هوای محیط به طور آشکار توسط گاز خورنده و قابل اشتعال ، بخار و غیره آلوده نشده است.
5. بدون لرزش شدید
داده های تکنیکی
| نه | مورد | واحد | پارامتر | |||
| 1 | ولتاژ رتبه بندی | کیلوولت | 12 | 24 | 36 | |
| 2 | فرکانس رتبه بندی | هرتز | 50/60 | |||
| 3 | رتبه بندی جریان | آ | 630 (1250 *) | |||
| 4 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | کیلوولت | 38 | 50 | 70 |
| خشک | کیلوولت | 48 | 60 | 85 | ||
| 5 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 125/150 | 170 | |
| 6 | امتیاز قطع شدن اتصال کوتاه (پیک) | kA | 80 | 63 | 63 | |
| 7 | رتبه بندی بار فعال و جریان قطع مدار نزدیک | آ | 63 | 50 | 50 | |
| 8 | جریان انتقال جریان | آ | 1700 | 1200 | 1200 | |
| 9 | رتبه بندی اتصال کوتاه جریان (اوج) | kA | 80 | 63 | 63 | |
| 10 | کابل امتیازدهی (خط) جریان شارژ شارژ | آ |
50 و 10 50/10 |
|||
| 11 | جریان شکستن شارژ کابل در خطای زمین | آ | 20 | 20 | 20 | |
| 12 | مقاومت در برابر جریان (اوج) | kA | 80 | 63 | 63 | |
| 13 | مقاومت در برابر جریان کوتاه مدت (2 ثانیه) | kA | 25 | 20 | 20 | |
| 14 | زندگی مکانیسم | بار | 5000 | 2000 | 2000 | |
