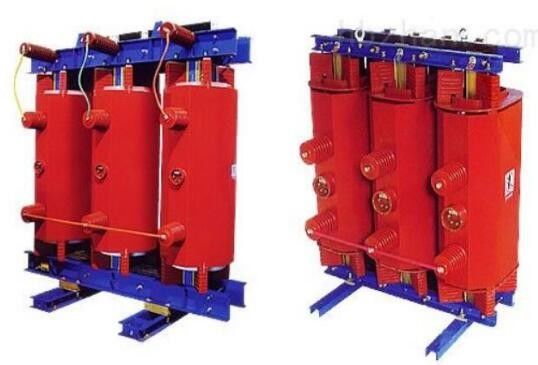

ترانسفورماتور برق نوع خشک SCB ISO IEC GB 10 / 0.4KV 30-1600KVA
معرفی محصول
اتلاف کم ، تخلیه جزئی کم ، سر و صدای کم ، ظرفیت اتلاف حرارت قوی
150 operation عملیات بار نامی تحت خنک کننده اجباری هوا ؛
عملکرد خوب ضد رطوبت ، عملکرد طبیعی زیر 100٪ رطوبت ؛
ایمن ، مقاوم در برابر شعله ، ضد آتش ، بدون آلودگی ، و می تواند به طور مستقیم در مرکز بار نصب شود.
بدون تعمیر و نگهداری ، نصب آسان و هزینه عملیاتی کلی کم.
استانداردهای محصول
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB / T1094.10-2003
GB / T25446-2010
ویژگی های عملکرد
هسته درز پله ای مایل 45 درجه
هسته آهنی از ورقهای فولادی سیلیکونی نورد سرد با نفوذ پذیری مغناطیسی بالا و جهت دانه خوب ، اتصالات پله ای مایل 45 درجه ، ساختار صفحه کششی لوله مربع خاص و ستون هسته با نوار عایق گره خورده است.سطح برای جلوگیری از رطوبت با رزین مخصوص پوشانده شده است زنگ زدگی به طور موثر باعث کاهش اتلاف بدون بار ، جریان بدون بار و سر و صدای هسته آهن می شود.
سیم پیچ ولتاژ بالا استوانه ای چند لایه
هادی سیم پیچ ولتاژ بالا با سیم مسی عایق بندی شده کلاس F ، با حصیر الیاف شیشه ای کوتاه و کوتاه به عنوان پرکننده تقویت کننده ، پیچیده می شود و با مخلوط رزین اپوکسی در حالت خلا (1 تا 3 مگابایت) ریخته می شود.به طور موثر وقوع پدیده تخلیه جزئی را سرکوب می کند و میزان تخلیه جزئی بیش از 5PC نیست.
ساختار فویل طولی راه هوایی سیم پیچ ولتاژ پایین
سیم پیچ ولتاژ پایین روی یک ماشین سیم پیچ فویل اتوماتیک با هادی فویل با کیفیت خوب ، جوشکاری قوس آرگون و دقت بالا در جوشکاری پیچیده می شود.prepreg DMD به عنوان عایق لایه ای استفاده می شود ، قسمتهای داخلی و خارجی توسط پارچه شیشه ای عایق بندی می شوند ، و انتهای بالا و پایین با رزین اپوکسی Die و سپس مهر و موم می شوند
با عملکرد خوب ضد رطوبت ، برای جامد شدن به اجاق گاز پخت وارد شوید.
پوسته محافظ مقاوم و زیبا
IP20 می تواند از ورود مواد جامد با قطر بیشتر از 12 میلی متر جلوگیری کند و در برابر ضربه تصادفی مقاومت کند.IP23 نه تنها عملکرد IP20 را دارد ، بلکه از ورود قطرات آب در زاویه 60 درجه نسبت به عمودی جلوگیری می کند.برای نصب و استفاده در فضای باز مناسب است.می توان آن را سفارشی کرد.
دستگاه کنترل کامل حفاظت از دما
دستگاه محافظت در برابر گرما به طور عمده تشخیص دما و کنترل ترانس را از طریق ترمیستور PT تعبیه شده در سیم پیچ ولتاژ پایین انجام می دهد.نمایش مدار مقدار دمای سیم پیچ سه فاز در حین کار ترانسفورماتور
