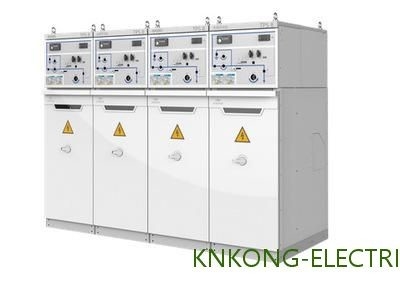

تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV

تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV
تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV

تصویر بزرگ :  تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV

جزئیات محصول:
محل منبع: چین
نام تجاری: Knkong
گواهی: IEC ISO
شماره مدل: SF6 GIS
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: USD 2000-10000
جزئیات بسته بندی: بسته بندی صادراتی استاندارد
زمان تحویل: 30 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 100 واحد در ماه

تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV

شرح
رتبه بندی ولتاژ: 12/24/36KV رتبه بندی فعلی: 630A 1250A
فرکانس رتبه بندی: 50 هرتز استانداردها: GB ISO
OEM/ODM: در دسترس
برجسته:

تابلو عایق گاز ولتاژ متوسط ​​

,

تابلو عایق گاز ولتاژ متوسط ​​36 کیلو ولت

,

تابلو برق HXGN15 mv gis

تابلوی سوئیچ SF6 عایق گاز سری HXGN15 Swg 12/24/36KV 630A 1250A MV سوئیچ پنل GB ISO



معرفی محصول



عمومی

کابینت شبکه حلقه ای سری HXGN15 از نوع SF6 با سوئیچ بار SF6 به عنوان سوئیچ اصلی، برای کل کابینت، مناسب برای اتوماسیون توزیع برق و تابلو برق جمع و جور نیز قابل گسترش است.این ویژگی با ساختار ساده، عملکرد انعطاف پذیر، اتصال قابل اعتماد و نصب راحت و غیره است که می تواند پروژه های فنی رضایت بخشی را هم برای موارد مختلف برنامه و هم برای کاربران ارائه دهد.با پذیرش فناوری حسگر و رله حفاظتی به روز، به علاوه فناوری پیشرفته و پروژه مونتاژ انعطاف پذیر، کابینت شبکه حلقه ای نوع SF6 واحد HXGN15 می تواند کاملاً نیازهای یک بازار دائماً متغیر را برآورده کند.این می تواند سوئیچ شکست بار FLBS36 SF6 خود تولید شده را بگیرد.همچنین با توجه به تقاضای کاربر می توان با مدارشکن خلاء سری VB4 با رتبه برتر بین المللی با مکانیزم مغناطیسی دائمی ساخته شده توسط قطع کننده مدار AREVA یا HD4 نوع SF6 ساخته شده توسط قطع کننده مدار AREVA یا HD4 نوع SF6 ساخت ABB یا با VS1- ما مونتاژ کرد. مدارشکن خلاء 12 نوع با مکانیزم مغناطیسی دائمی.روش های عملیاتی برای کلید اصلی در داخل واحد اصلی حلقه می تواند دستی یا برقی باشد.و هنگامی که با FTU و RTU مطابقت داشته باشد، می تواند نیاز "چهار کنترل" را برآورده کند.



ویژگی
1. ساختار فلزی و کاملا محصور شده، می تواند از ورود کثیفی و حیوانات کوچک جلوگیری کند.
2. از طریق پنجره های مشاهده در موقعیت سوئیچ پانل درب و وضعیت کلی را می توان به وضوح مشاهده کرد.
3. دستگیره درب و سوئیچ به طور مکانیکی قفل شده است تا اطمینان حاصل شود که درب با سوئیچ بسته باز نمی شود و سوئیچ نمی تواند با درب باز بسته شود.
4. تابلو برق از کلیدهای خلاء همراه با مواد عایق جامد استفاده می کند.این فناوری سازگار با محیط زیست از استفاده از SF6 به عنوان گاز عایق جلوگیری می کند.
5. قفل قابل اطمینان FIVE-PEVENTION می تواند به طور موثری از عملکرد نادرست جلوگیری کند.



محیط خدمات
1. دمای هوا: -35℃~+40℃
2. رطوبت: میانگین رطوبت ماهانه 95%;میانگین رطوبت روزانه 90%.
3. ارتفاع: ≤ 2500 متر
4. هوای محیط که ظاهراً توسط گازهای خورنده و قابل اشتعال، بخار و غیره آلوده نشده باشد.
5. بدون تکان شدید مکرر





داده های تکنیکی

خیر مورد واحد پارامتر
1 ولتاژ محاسبه شده کیلوولت 12 24 36
2 فرکانس رتبه بندی شده هرتز 50/60
3 جریان نامی آ 630 (1250*)
4

فرکانس برق 1 دقیقه

ولتاژ قابل تحمل

مرطوب کیلوولت 38 50 70
خشک کیلوولت 48 60 85
5 ضربه رعد و برق مقاومت در برابر ولتاژ کیلوولت 75 125/150 170
6 جریان قطع نامی اتصال کوتاه (پیک) kA 80 63 63
7 بار فعال نامی و جریان قطع مدار بسته آ 63 50 50
8 جریان انتقال نامی آ 1700 1200 1200
9 اتصال کوتاه نامی ایجاد جریان (پیک) kA 80 63 63
10 جریان قطعی شارژ کابل (خط) نامی آ

50 و 10

50/10

11 جریان قطع شارژ کابل در عیب ارتینگ آ 20 20 20
12 جریان تحمل نامی (پیک) kA 80 63 63
13 جریان مقاومت کوتاه مدت (2 ثانیه) kA 25 20 20
14 زندگی مکانیزم بار 5000 2000 2000

توجه: برای قطع اتصال کوتاه و جریان اوج بر اساس ترکیب فیوز پلاس است

تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV 0تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV 1تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV 2تابلو برق عایق گاز ولتاژ متوسط ​​HXGN15 12KV 24KV 36KV 3
