جزئیات محصول:
|
| مواد: | ورق فلزی محصور شده | رنگ: | خاکستری |
|---|---|---|---|
| ولتاژ: | 33 ~ 40.5 کیلوولت ، 3P ، AC50 / 60 هرتز | نام: | تابلو برق ولتاژ متوسط |
| برجسته: | سوئیچ ولتاژ متوسط 1600A,سوئیچ ولتاژ متوسط AC 50 هرتز,سوئیچ 3P Mv Lv |
||
تابلو برق AC 50Hz 1600A IEC ولتاژ متوسط تابلو 3P Mv Lv
معرفی محصول

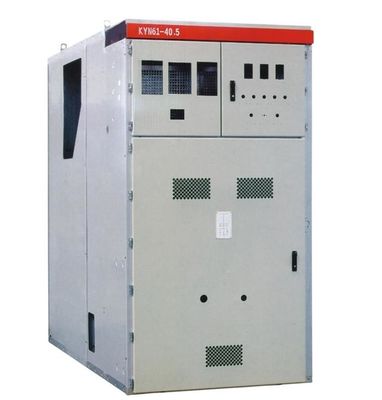

کلیدهای متناوب KYN61-40.5 3P AC 50Hz ولتاژ نامی 40.5kV مناسب برای نیروگاه ، پست و توزیع برق به شرکت های صنعتی و معدنی ، حمل و نقل ریلی به عنوان پذیرش و توزیع انرژی الکتریکی.و اجرای عملکرد کنترل ، حفاظت و نظارت بر مدار.مدل مطلوب دارای مزایای عملکرد انعطاف پذیر ، عملکرد الکتریکی قابل اعتماد ، عمر طولانی ، نگهداری راحت است.
KNY61-60.5 می تواند مجهز به سری ABB / Schneider / Knkong 40.5KV VCB باشد.
محیط خدمات:
الف) دمای هوا: -25 ℃ ~ + 40
ب) رطوبت: متوسط رطوبت ماهانه 95٪ ؛رطوبت متوسط روزانه 90٪.
ج) ارتفاع: 2500 متر پوند
د) هوای محیط آلوده به گاز خورنده و قابل اشتعال ، بخار و غیره نیست.
ه) عدم لرزش مکرر شدید
داده های تکنیکی
| موارد | واحد | داده ها | |
| ولتاژ محاسبه شده | KV | 40.5 | |
| فرکانس رتبه بندی شده | هرتز | 50 | |
| جریان دارای امتیاز | آ | 1250،1600،2000 | |
| جریان قطع اتصال کوتاه | KA | 25،31.5 | |
| رتبه بندی ساخت جریان (اوج) | KA | 63،80 | |
| جریان ثبات حرارتی 4s | KA | 25،31.5 | |
| جریان پویا (اوج) | KA | 63،80 | |
| سطح عایق بندی | ولتاژ مقاومت در برابر فرکانس 1 دقیقه (rms) | KV | 95 |
| مقاومت در برابر ضربه در برابر ولتاژ (اوج) | KV | 185 | |
| ولتاژ فرکانس قدرت 1 دقیقه در سراسر شکاف باز (rms) | KV | 118 | |
| ضربه رعد و برق مقاومت در برابر ولتاژ از طریق شکاف باز (قله) | KV | 215 | |
| کلاس محافظت از محفظه |
محفظه IP4X ، بین محفظه های IP2X |
||
| ابعاد محفظه (عرض * عمق * ارتفاع) | میلی متر | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| نوع قطع کننده مدار | VCB: ZN85-40.5 قطع کننده مدار SF6 |
||
* توجه: لوازم جانبی سفارش باید SLD (نمودار یک خطی) توسط مشتری ارائه دهد
خصوصیات اصلی اجزای اصلی:
VS1-40.5 Breaker Vacuum Circuit Breaker
ولتاژ نامی: 40.5 کیلوولت
جریان نامی: 630 1250 1600 2000 2500A
جریان قطع اتصال کوتاه: 20 25 31.5KA
عمر مکانیکی: 20000 بار
VS1-40.5 داده های فنی
| موارد | واحد | تاریخ |
| ولتاژ محاسبه شده |
KV |
40.5 |
| ولتاژ مقاومت در برابر فرکانس قدرت کوتاه مدت (1 دقیقه) | 95 | |
| ضربه رعد و برق مقاومت در برابر ولتاژ (اوج) | 185 | |
| فرکانس دارای امتیاز | هرتز | 50/60 |
| جریان نامی | آ | 1250 1600 2000 2500 4000 |
| جریان خروجی اتصال کوتاه | KA | 25 31.5 |
| زمان کوتاه دارای مقاومت در برابر جریان | 25 31.5 | |
| زمان کوتاه مداوم دارای امتیاز | s | 4 |
| اوج دارای مقاومت در برابر جریان | KA | 63 80 |
| جریان بسته شدن اتصال کوتاه | 63 80 | |
| جریان خروجی بانک خازن تک / پشت به پشت | آ | 630/400 |
| زمان باز شدن (ولتاژ نامی) | اماس | 35 ~ 60 |
| زمان بسته شدن (ولتاژ نامی) | 50 ~ 100 | |
| زندگی ماشینی | بار | 20000 |
| زمان های استراحت دارای امتیاز برای جریان کوتاه کوتاه | s | 20 |
| ولتاژ عملکردی | V | AC110 / 220 DC110 / 220 |
| جریان نامی موتور ذخیره نیرو | دبلیو | 230 |
| سرعت متوسط باز شدن | اماس | 1.6 ~ 2.0 |
| سرعت متوسط بسته شدن | 0.5 ~ 0.8 | |
| روش عملکرد دارای امتیاز |
باز-0.3 ثانیه-بسته شدن افتتاحیه-180s-دهانه بسته شدن |
تابلو برق 33 کیلوولت Knkong Electric طی 10 سال به بازارهای بین المللی خدمت کرده است.
با قدردانی از زحمات تیم مهندسی برق حرفه ای ما ، ارزیابی بین المللی تابلو 33 کیلوولت مثبت است.
