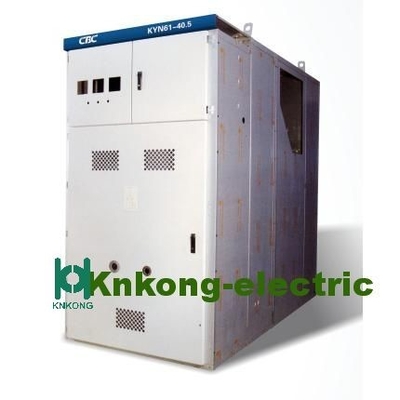

جزئیات محصول:
|
| ولتاژ در حال اجرا: | حداکثر 40.5 کیلو ولت | جریان در حال اجرا: | 1600A (زیر) |
|---|---|---|---|
| فرکانس: | 50/60 هرتز | ظرفیت شکستن: | 40.5 کیلو ولت |
| کارخانه ای: | KNKONG-ELECTRIC | OEM/ODM: | استعلام از طریق ایمیل |
| برجسته: | کلید AC 3P,کلید ولتاژ متوسط زرهی,کلید AC 3P 1600A |
||
معرفی محصول
داده های تکنیکی
| موارد | واحد | داده ها | |
| ولتاژ | KV | 40.5 | |
| فرکانس | هرتز | 50 | |
| جاری | آ | 1250,1600,2000 | |
| جریان قطع اتصال کوتاه | KA | 25,31.5 | |
| ایجاد جریان (اوج) | KA | 63,80 | |
| جریان پایداری حرارتی 4s | KA | 25,31.5 | |
| جریان پویا (اوج) | KA | 63,80 | |
| سطح عایق | ولتاژ تحمل فرکانس برق 1 دقیقه (rms) | KV | 95 |
| ولتاژ مقاومت در برابر ضربه رعد و برق (پیک) | KV | 185 | |
| ولتاژ فرکانس برق 1 دقیقه در سراسر شکاف باز (rms) | KV | 118 | |
| ولتاژ مقاومت در برابر ضربه رعد و برق در سراسر شکاف باز (پیک) | KV | 215 | |
| کلاس حفاظت از محوطه |
محفظه IP4X، بین محفظه IP2X |
||
| ابعاد محفظه (عرض*عمق*ارتفاع) | میلی متر | 1400*2800*2600 1600*2800*2600 |
|
| نوع مدارشکن | VCB: ZN85-40.5 مدار شکن SF6 |
||
* توجه: تابلوی سفارش باید SLD (نمودار تک خطی) را توسط مشتری ارائه دهد
VS1-40.5 داده های فنی
| موارد | واحد | تاریخ |
| ولتاژ |
KV |
40.5 |
| ولتاژ تحمل فرکانس برق کوتاه مدت (1 دقیقه) | 95 | |
| ولتاژ مقاومت در برابر ضربه رعد و برق (اوج) | 185 | |
| فرکانس | هرتز | 50/60 |
| جاری | آ | 1250 1600 2000 2500 4000 |
| جریان قطع اتصال کوتاه | KA | 25 31.5 |
| جریان مقاومت کوتاه مدت | 25 31.5 | |
| زمان مداوم کوتاه مدت | س | 4 |
| جریان مقاومت در اوج | KA | 63 80 |
| جریان بسته شدن اتصال کوتاه | 63 80 | |
| جریان خروجی بانک خازن تک / پشت به پشت | آ | 630/400 |
| زمان باز شدن (ولتاژ نامی) | اماس | 35 تا 60 |
| زمان بسته شدن (ولت نامی) | 50 تا 100 | |
| زندگی ماشینی | بار | 20000 |
| زمان شکست برای جریان کوتاه مدت نامی | س | 20 |
| ولتاژ عملیات | V | AC110/220 DC110/220 |
| جریان موتور ذخیره کننده برق | دبلیو | 230 |
| میانگین سرعت باز شدن | اماس | 1.6 ~ 2.0 |
| میانگین سرعت بسته شدن | 0.5 ~ 0.8 | |
| رویه عملیات |
open-0.3s-closing باز شدن - دهه 180 - باز شدن بسته شدن |
تابلو برق Knkong Electric 33KV در طول 10 سال گذشته به بازار بین المللی خدمت کرده است.
