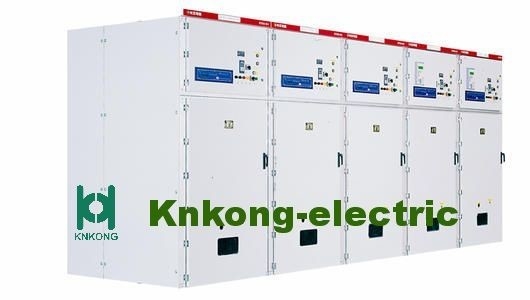

جزئیات محصول:
|
| مواد: | متالکلد | ولتاژ: | 36 کیلوولت (کمتر) 40.5 کیلو ولت (حداکثر) |
|---|---|---|---|
| جاری: | 630-2000A | فرکانس: | 50/60 هرتز |
| کارخانه ای: | KNKONG | OEM/ODM: | استعلام از طریق ایمیل |
| برجسته: | تابلو برق ولتاژ متوسط 630A,36KV تابلو فلزی با روکش فلزی,کلید فلزی ولتاژ متوسط,36KV Metal Clad Panel,Metalclad Medium Voltage Switchgear |
||
معرفی محصول
داده های تکنیکی
| موارد | واحد | داده ها | |
| ولتاژ محاسبه شده | KV | 40.5 | |
| فرکانس رتبه بندی شده | هرتز | 50 | |
| جریان رتبه بندی شده | آ | 1250,1600,2000 | |
| جریان قطعی نامی اتصال کوتاه | KA | 25,31.5 | |
| جریان تولید رتبه بندی شده (اوج) | KA | 63,80 | |
| جریان پایداری حرارتی 4s | KA | 25,31.5 | |
| جریان پویا رتبهبندی شده (اوج) | KA | 63,80 | |
| سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس برق 1 دقیقه (rms) | KV | 95 |
| ولتاژ مقاومت در برابر ضربه رعد و برق (پیک) | KV | 185 | |
| ولتاژ فرکانس برق 1 دقیقه در سراسر شکاف باز (rms) | KV | 118 | |
| ولتاژ مقاومت در برابر ضربه رعد و برق در سراسر شکاف باز (پیک) | KV | 215 | |
| کلاس حفاظت از محوطه |
محفظه IP4X، بین محفظه IP2X |
||
| ابعاد محفظه (عرض*عمق*ارتفاع) | میلی متر | 1400*2800*2600 1600*2800*2600 |
|
| نوع مدارشکن | VCB:ZN85-40.5 مدار شکن SF6 |
||
* توجه: تابلوی سفارش باید SLD (نمودار تک خطی) را توسط مشتری ارائه دهد
VS1-40.5 داده های فنی
| موارد | واحد | تاریخ |
| ولتاژ محاسبه شده |
KV |
40.5 |
| ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه) | 95 | |
| ولتاژ مقاومت در برابر ضربه صاعقه (اوج) | 185 | |
| فرکانس رتبه بندی شده | هرتز | 50/60 |
| جریان نامی | آ | 1250 1600 2000 2500 4000 |
| جریان قطعی اتصال کوتاه نامی | KA | 25 31.5 |
| دارای جریان مقاومت کوتاه مدت | 25 31.5 | |
| زمان کوتاه مدت زمان رتبه بندی شده است | س | 4 |
| حداکثر جریان مقاومتی نامی | KA | 63 80 |
| جریان بسته شدن اتصال کوتاه نامی | 63 80 | |
| جریان خروجی بانک خازن تکی / پشت به پشت | آ | 630/400 |
| زمان باز شدن (ولتاژ نامی) | اماس | 35 تا 60 |
| زمان بسته شدن (ولت نامی) | 50 تا 100 | |
| زندگی ماشینی | بار | 20000 |
| زمانهای قطع نامی برای جریان خروجی کوتاه نامی | س | 20 |
| ولتاژ عملیاتی نامی | V | AC110/220 DC110/220 |
| جریان نامی موتور ذخیره کننده نیرو | دبلیو | 230 |
| میانگین سرعت باز شدن | اماس | 1.6 ~ 2.0 |
| میانگین سرعت بسته شدن | 0.5 ~ 0.8 | |
| روش عملیات رتبه بندی شده |
open-0.3s-closing باز شدن - دهه 180 - باز شدن بسته شدن |
