جزئیات محصول:
|
رتبه بندی ولتاژ: | حداکثر 40.5 کیلو ولت | رتبه بندی فعلی: | حداکثر 2000A |
---|---|---|---|
اصلی: | ژنگژو، چین | استانداردها: | IEC ISO GB |
OEM/ODM: | لطفا نقشه های CDA خود را | کارخانه ای: | KNKONG-ELECTRIC |
برجسته: | کلید ولتاژ متوسط AC فلزی,کلید ولتاژ متوسط محصور شده,کلید ولتاژ متوسط 2000A |
عمومی

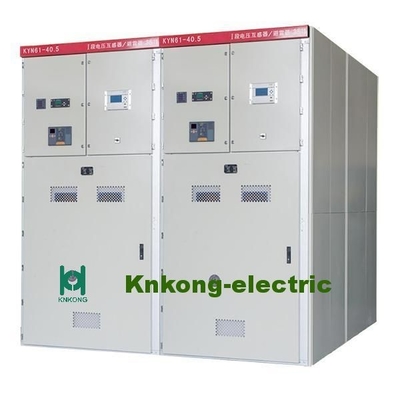

ویژگی اصلی تابلو برق متحرک زرهی KYN61-40.5 این است که کابینت مجهز به کلید خلاء کاملاً عایق ZN85-40.5 و مکانیزم عملکرد فنر است و کابینت با اسپری صفحه فولادی مونتاژ می شود.این باعث بهبود چرخ دستی می شود.دقت تطبیق با کابینت و دقت داخل و خارج چرخ دستی بسیار کم است و سازگاری آن نیز بالاست.ظاهر زیبا، راه حل های کامل، ایمن و قابل اعتماد برای استفاده.
داده های تکنیکی
موارد | واحد | داده ها | |
ولتاژ | KV | 40.5 | |
فرکانس | هرتز | 50 | |
جاری | آ | 1250,1600,2000 | |
جریان قطع اتصال کوتاه | KA | 25,31.5 | |
ایجاد جریان (اوج) | KA | 63,80 | |
جریان پایداری حرارتی 4s | KA | 25,31.5 | |
جریان پویا (اوج) | KA | 63,80 | |
سطح عایق | ولتاژ تحمل فرکانس برق 1 دقیقه (rms) | KV | 95 |
ولتاژ مقاومت در برابر ضربه رعد و برق (پیک) | KV | 185 | |
ولتاژ فرکانس برق 1 دقیقه در سراسر شکاف باز (rms) | KV | 118 | |
ولتاژ مقاومت در برابر ضربه رعد و برق در سراسر شکاف باز (پیک) | KV | 215 | |
کلاس حفاظت از محوطه |
محفظه IP4X، بین محفظه IP2X |
||
ابعاد محفظه (عرض*عمق*ارتفاع) | میلی متر | 1400*2800*2600 1600*2800*2600 |
|
نوع مدارشکن | VCB: ZN85-40.5 مدار شکن SF6 |
* توجه: تابلوی سفارش باید SLD (نمودار تک خطی) را توسط مشتری ارائه دهد
VS1-40.5 داده های فنی
موارد | واحد | تاریخ |
ولتاژ |
KV |
40.5 |
ولتاژ تحمل فرکانس برق کوتاه مدت (1 دقیقه) | 95 | |
ولتاژ مقاومت در برابر ضربه رعد و برق (اوج) | 185 | |
فرکانس | هرتز | 50/60 |
جاری | آ | 1250 1600 2000 2500 4000 |
جریان قطع اتصال کوتاه | KA | 25 31.5 |
جریان مقاومت کوتاه مدت | 25 31.5 | |
زمان مداوم کوتاه مدت | س | 4 |
جریان مقاومت در اوج | KA | 63 80 |
جریان بسته شدن اتصال کوتاه | 63 80 | |
جریان خروجی بانک خازن تک / پشت به پشت | آ | 630/400 |
زمان باز شدن (ولتاژ نامی) | اماس | 35 تا 60 |
زمان بسته شدن (ولت نامی) | 50 تا 100 | |
زندگی ماشینی | بار | 20000 |
زمان شکست برای جریان کوتاه مدت نامی | س | 20 |
ولتاژ عملیات | V | AC110/220 DC110/220 |
جریان موتور ذخیره کننده برق | دبلیو | 230 |
میانگین سرعت باز شدن | اماس | 1.6 ~ 2.0 |
میانگین سرعت بسته شدن | 0.5 ~ 0.8 | |
رویه عملیات |
open-0.3s-closing باز شدن - دهه 180 - باز شدن بسته شدن |
تابلو برق Knkong Electric 33KV در طول 10 سال گذشته به بازار بین المللی خدمت کرده است.
