کلید ولتاژ متوسط ​​الکتریکی 630A فاز 3 IEC60298

کلید ولتاژ متوسط ​​الکتریکی 630A فاز 3 IEC60298
کلید ولتاژ متوسط ​​الکتریکی 630A فاز 3 IEC60298

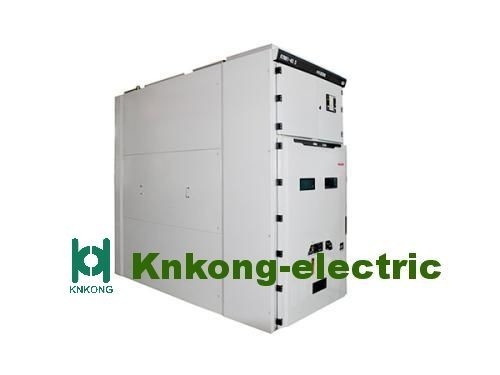

تصویر بزرگ :  کلید ولتاژ متوسط ​​الکتریکی 630A فاز 3 IEC60298

جزئیات محصول:
محل منبع: چین
نام تجاری: KNKONG
گواهی: GB,ISO IEC
شماره مدل: KYN61A-40.5KV
پرداخت:
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 15 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 50 واحد در ماه

کلید ولتاژ متوسط ​​الکتریکی 630A فاز 3 IEC60298

شرح
رتبه بندی ولتاژ: حداکثر 40.5 کیلو ولت رتبه بندی فعلی: 630A 1250A 2500A
اصلی: ژنگژو، چین استانداردها: IEC ISO GB
OEM/ODM: استعلام از طریق ایمیل کارخانه ای: KNKONG-ELECTRIC
برجسته کردن:

کلید ولتاژ متوسط ​​الکتریکی 630A

,

کلید ولتاژ متوسط ​​3 فاز

,

کلید ولتاژ متوسط ​​IEC60298

تابلو برق ولتاژ متوسط ​​IEC ISO GB 40.5KV در فضای باز/سرپوشیده KYN61

تابلو برق KYN61-40.5KV،
Knkong/ABB/Schneider VCB
40.5KV، 3 فاز، AC 50/60Hz
استانداردهای GB ISO IEC



معرفی محصول

تابلو برق متوسط ​​KYN61 تولید شده توسط شرکت ما (KNKONG-ELECTRIC) GB3906 "3-35kV AC فلزی کلید مهر و موم شده"، GB / TII022 "الزامات فنی متداول استاندارد برای تابلو برق فشار قوی و تجهیزات کنترل"، DL / T404 است. با "AC بالا". شرایط فنی برای سفارش تابلو ولتاژ، IEC60298، "تجهیزات کنترل بسته فلزی AC با ولتاژ نامی بالای 1 کیلو ولت و کمتر از 52 کیلو ولت".

استفاده كردن محیط:

◆ دمای محیط: حد بالایی +40 درجه سانتیگراد.و مقدار متوسط ​​اندازه گیری شده در 24 ساعت از 35 درجه سانتیگراد تجاوز نمی کند و حد پایین آن 10- درجه سانتیگراد است.
◆ ارتفاع از 1000 متر تجاوز نمی کند
◆ رطوبت نسبی: مقدار متوسط ​​روزانه از 95٪ تجاوز نمی کند.میانگین ماهانه از 90٪ تجاوز نمی کند.
◆ شدت زلزله: حداکثر 8 درجه.
◆ فشار بخار آب: مقدار متوسط ​​روزانه از 2.2 کیلو پاسکال تجاوز نمی کند و مقدار متوسط ​​ماهانه از 1.8 کیلو پاسکال تجاوز نمی کند.
◆ محیط زیست: مکانی عاری از آتش سوزی، انفجار، آلودگی جدی، خوردگی شیمیایی و لرزش شدید



داده های تکنیکی

موارد واحد داده ها
ولتاژ KV 40.5
فرکانس هرتز 50
جاری آ 1250,1600,2000
جریان قطع اتصال کوتاه KA 25,31.5
ایجاد جریان (اوج) KA 63,80
جریان پایداری حرارتی 4s KA 25,31.5
جریان پویا (اوج) KA 63,80
سطح عایق ولتاژ تحمل فرکانس برق 1 دقیقه (rms) KV 95
ولتاژ مقاومت در برابر ضربه رعد و برق (پیک) KV 185
ولتاژ فرکانس برق 1 دقیقه در سراسر شکاف باز (rms) KV 118
ولتاژ مقاومت در برابر ضربه رعد و برق در سراسر شکاف باز (پیک) KV 215
کلاس حفاظت از محوطه

محفظه IP4X،

بین محفظه IP2X

ابعاد محفظه (عرض*عمق*ارتفاع) میلی متر 1400*2800*2600
1600*2800*2600
نوع مدارشکن   VCB: ZN85-40.5
مدار شکن SF6

* توجه: تابلوی سفارش باید SLD (نمودار تک خطی) را توسط مشتری ارائه دهد





ویژگی های اجزای اصلی:



مدار شکن خلاء داخلی VS1-40.5

ولتاژ نامی: 40.5 کیلو ولت

جریان رتبه بندی: 630 1250 1600 2000 2500A

رتبه بندی جریان قطع اتصال کوتاه: 20 25 31.5KA

عمر مکانیکی: حداقل 20000 بار



VS1-40.5 داده های فنی

موارد واحد تاریخ
ولتاژ



KV

40.5
ولتاژ تحمل فرکانس برق کوتاه مدت (1 دقیقه) 95
ولتاژ مقاومت در برابر ضربه رعد و برق (اوج) 185
فرکانس هرتز 50/60
جاری آ 1250 1600 2000 2500 4000
جریان قطع اتصال کوتاه KA 25 31.5
جریان مقاومت کوتاه مدت 25 31.5
زمان مداوم کوتاه مدت س 4
جریان مقاومت در اوج KA 63 80
جریان بسته شدن اتصال کوتاه 63 80
جریان خروجی بانک خازن تک / پشت به پشت آ 630/400
زمان باز شدن (ولتاژ نامی) اماس 35 تا 60
زمان بسته شدن (ولت نامی) 50 تا 100
زندگی ماشینی بار 20000
زمان شکست برای جریان کوتاه مدت نامی س 20
ولتاژ عملیات V AC110/220 DC110/220
جریان موتور ذخیره کننده برق دبلیو 230
میانگین سرعت باز شدن اماس 1.6 ~ 2.0
میانگین سرعت بسته شدن 0.5 ~ 0.8
رویه عملیات

open-0.3s-closing

باز شدن - دهه 180 - باز شدن بسته شدن


تابلو برق Knkong Electric 33KV در طول 10 سال گذشته به بازار بین المللی خدمت کرده است.

کلید ولتاژ متوسط ​​الکتریکی 630A فاز 3 IEC60298 0

کلید ولتاژ متوسط ​​الکتریکی 630A فاز 3 IEC60298 1
