جزئیات محصول:
|
| ولتاژ امتیاز: | 3.6-24 کیلوولت | جریان رتبه بندی: | 630-4000A |
|---|---|---|---|
| فرکانس رتبه بندی: | 50 هرتز | استانداردها: | IEC |
| نصب شده / ODM: | در دسترس | ||
| برجسته: | تابلو روکش فلزی ولتاژ متوسط KYN28-12,تابلو روکش فلزی ولتاژ متوسط ,صفحه پانل 11KV Mv |
||
معرفی محصول
عمومی

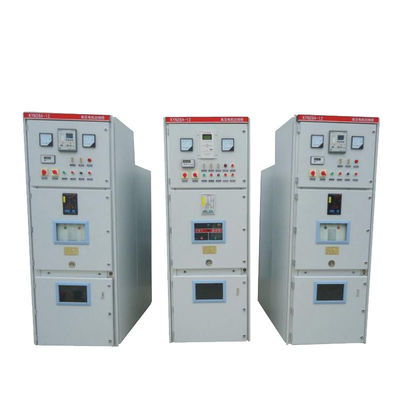

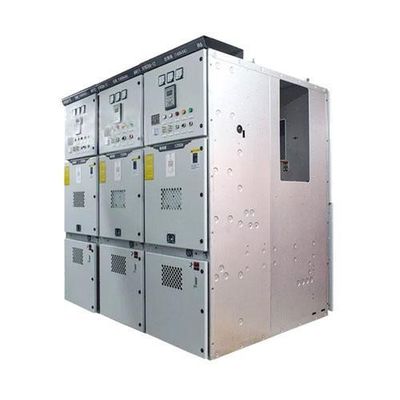

کلیدهای داخلی روکش فلزی KYN28 یک دستگاه توزیع برق کامل برای سیستم مقطعی 3.6 ~ 24kV ، 3 فاز AC50 / 60Hz ، تک اتوبوس و تک اتوبوس است. این به طور عمده برای انتقال قدرت ژنراتورهای متوسط / کوچک در نیروگاه ها استفاده می شود. دریافت نیرو ، انتقال برای پستهای توزیع برق و سیستم قدرت کارخانه ها ، معادن و شرکت ها و راه اندازی موتور ولتاژ بالا و غیره ، به منظور کنترل ، محافظت و نظارت بر سیستم. تابلو برق با IEC ، GB3906-91 مطابقت دارد علاوه بر این که با قطع کننده مدار خلاuum داخلی VS1 استفاده می شود ، همچنین می تواند با VD4 از ABB ، 3AH5 از زیمنس داخلی ZN65A و VB2 از GE و غیره استفاده شود ، این واقعا یک دستگاه توزیع برق با عملکرد خوب است.
به منظور تأمین نیاز به نصب دیوار و نگهداری از جلو ، تابلو برق به یک ترانسفورماتور جریان ویژه مجهز شده است ، به طوری که اپراتور می تواند آن را در مقابل اتاقک نگهداری و بازرسی کند.
محیط خدمات
1. دمای هوا: -25 ℃ ~ + 40
2. رطوبت: متوسط رطوبت ماهانه 95٪؛رطوبت متوسط روزانه 90٪.
3. ارتفاع 2500 متر
4- هوای محیط به طور آشکار توسط گاز خورنده و قابل اشتعال ، بخار و غیره آلوده نشده است.
5. بدون لرزش شدید
کاملاً تست شده
تابلو تمام آزمایشات مورد نیاز استانداردهای بین المللی (IEC) را پشت سر گذاشته است.هر واحد تابلو قبل از تحویل در کارخانه تحت آزمایشات معمول قرار می گیرد.این آزمایشات به منظور بررسی عملکرد سوئیچ بر اساس مشخصات خاص هر نصب در نظر گرفته شده است.
داده های تکنیکی
| نه | مورد | واحد | پارامتر | ||
| 1 | ولتاژ محاسبه شده | کیلوولت | 3.6 ~ 24 | ||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||
| 3 | جریان نامی |
آ |
630،1250،1600،2000،2500،3150،4000 | ||
|
4 |
شینه شاخه جریان نامی |
630،1250،1600،2000،2500،3150،4000 |
|||
|
5 |
شینه اصلی جریان نامی |
630،1250،1600،2000،2500،3150،4000 |
|||
|
6 |
1 دقیقه فرکانس قدرت در برابر ولتاژ مقاومت می کند | مرطوب |
KV |
38 | 50/60 |
|
خشک |
48 |
60/65 |
|||
|
7 |
ضربه صاعقه در برابر ولتاژ مقاومت می کند |
کیلوولت |
75 |
95/125 |
|
|
8 |
جریان قطع اتصال کوتاه (اوج) |
KA |
40/50/63/80/100 |
||
|
9 |
زمان کوتاه تحمل جریان (4 ثانیه) |
20/25 / 31.5 / 40 |
|||
| 10 | نوع محافظت | IP4X برای مسکن | |||
