جزئیات محصول:
|
| ولتاژ امتیاز: | 12KV | جریان رتبه بندی: | 630A 1250A |
|---|---|---|---|
| فرکانس رتبه بندی: | 50 هرتز | استانداردها: | CCC ، ISO9001 ، CE ، CB ، IEC60898 |
| نصب شده / ODM: | در دسترس | کارخانه: | KNKONG |
| برجسته: | قطع کننده مدار ODM VCB,قطع کننده مدار ZW32 VCB,قطع کننده مدار خلاac 12kv در فضای باز |
||
معرفی محصول

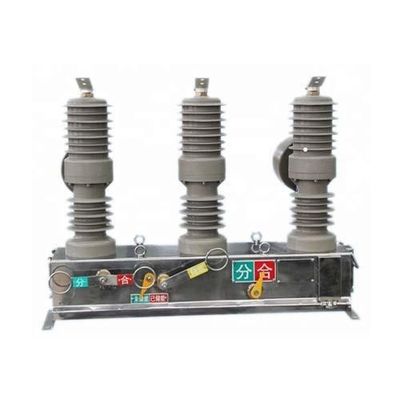

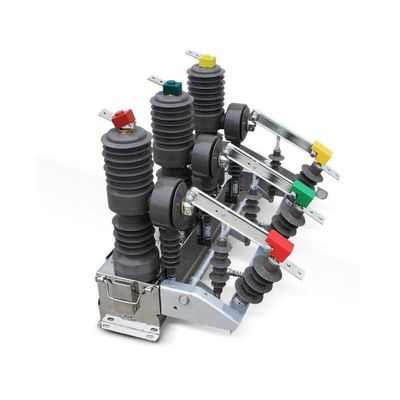

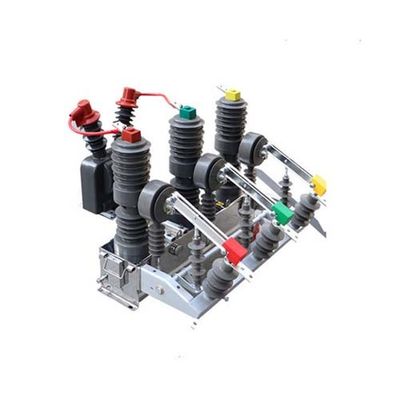

مکانیزم فنر 12kv VCB در فضای باز (سری ZW32) قطع کننده خلا outdoor در فضای باز ، نوعی قطع کننده مدار خلاuum ولتاژ بالا ستون در فضای باز ، با 50Hz ، جریان متناوب سه فاز و ولتاژ نامی 12 KV
استانداردهای سازگار با CCC ، ISO9001 ، CE ، CB ، IEC60898.
این امر برای مدار باز ، بستن جریان بار ، جریان بیش از حد و جریان اتصال کوتاه و سایر سیستم های توزیع برق ، مانند یک پست فرعی ، صنعتی و معدنکاری اعمال می شود.
VKB سری 12KV 630A / 1250A ZW32 برای استفاده در فضای باز ، مانند شبکه انتقال قدرت یا تیرهای پست.
امکانات
شرایط خدمات عادی
|
ارتفاع |
1000 متر |
|
|
دمای محیط |
حداکثر |
+ 40 |
|
حداقل |
-15 |
|
|
رطوبت محیط: حداکثر رطوبت متوسط |
24 ساعته ≤95 |
|
|
1 ماه ≤90 |
||
|
حداکثر فشار بخار آب |
24 ساعت ≤2.2kpa |
|
|
1 ماه 81.8kpa |
||
هوای محیط آلودگی آشکاری از دود گرد و غبار ، گازهای خورنده یا قابل احتراق ، بخار یا دود ندارد
پارامترهای فنی 12kv در فضای باز VCB
| نه | موارد | واحد | پارامتر | |
| 1 | ولتاژ محاسبه شده | KV | 12 | |
| 2 | جریان نامی | آ | 630 1250 | |
| 3 | فرکانس رتبه بندی شده | هرتز | 50/60 | |
|
4 |
1 دقیقه مقاومت در برابر فشار |
مرطوب |
KV |
34 |
| خشک | 42 | |||
| به زمین | 49 | |||
|
5 |
شوک رعد و برق مقاومت در برابر فاز فعلی ، به زمینی |
KV |
75/85 |
|
| 6 | جریان قطع اتصال کوتاه |
KA |
20 25 | |
| 7 | جریان بسته شدن اتصال کوتاه | 63 63 | ||
| 8 | مقدار پیک دارای امتیاز مقاومت در برابر جریان | 63 63 | ||
| 9 | 4s کوتاه مدت مقاومت در برابر جریان | 20 25 | ||
| 10 | توالی عملیاتی دارای امتیاز | O-0.3s-CO-180s-CO | ||
|
11 |
قطع جریان اتصال کوتاه دارای امتیاز بار |
بار |
30 |
|
| 12 | استقامت مکانیکی | 30000 | ||
| 13 | ولتاژ کنترل آهنربا دائمی | V | AC / DC 220 | |
|
14 |
مدار ثانویه ، فرکانس برق 1 دقیقه ای ولتاژ قابل تحمل |
KV |
2 |
|
رسم استاندارد
