جزئیات محصول:
|
| مواد: | فلز | رنگ: | خاکستری |
|---|---|---|---|
| ولتاژ: | 3.6 کیلوولت | جاری: | 630A |
| فرکانس: | 50 هرتز | کارخانه: | KNKONG |
| برجسته کردن: | پانل تابلو KYN28A-12 MV,تابلو محصور فلزی 3.6KV,تابلو محصور فلزی 630A |
||

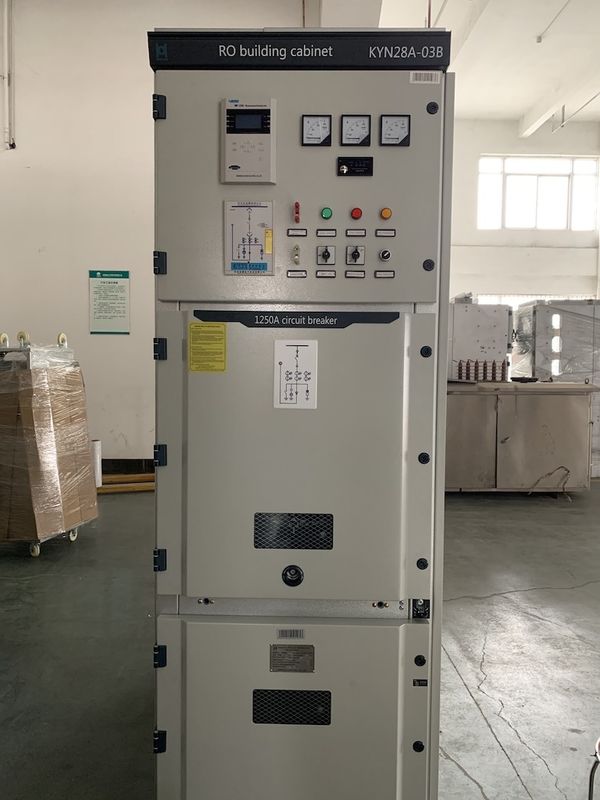

پانل تابلو بسته 630A 3.6KV فلزی محصور KYN28A-12 MV
عمومی
مجهز به قطع کننده مدار خلاuum VS1 (ZN63) با ظرفیت شکست بالا و مقدار قطع جریان کم (همچنین می تواند مجهز به قطع کننده مدار خلاuum VD4 تولید شده توسط ABB باشد) به عنوان کلید اصلی ، ساختار پیشرفته ، معقول ، جمع و جور ، دارای عملکرد برتر ، ایمن و قابل اعتماددر عین حال ، از عملکرد انسداد "پنج پیشگیری" برخوردار است که مطابق با الزامات استانداردهای فنی مانند IEC298 ، GB3906 و غیره است.
محیط خدمات
1. دمای هوا: -25 ℃ ~ + 40
2. رطوبت: متوسط رطوبت ماهانه 95٪؛رطوبت متوسط روزانه 90٪.
3. ارتفاع: 2500 متر پوند
4- هوای محیط به طور آشکار توسط گاز خورنده و قابل اشتعال ، بخار و غیره آلوده نشده است.
5. بدون لرزش شدید
داده های تکنیکی
| نه | مورد | واحد | پارامتر | ||
| 1 | ولتاژ محاسبه شده | کیلوولت | 3.6 ~ 24 | ||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||
| 3 | جریان نامی | آ | 630،1250،1600،2000،2500،3150،4000 | ||
| 4 | شینه شاخه جریان نامی | 630،1250،1600،2000،2500،3150،4000 | |||
| 5 | شینه اصلی جریان نامی | 630،1250،1600،2000،2500،3150،4000 | |||
| 6 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | KV | 38 | 50/60 |
| خشک | 48 | 60/65 | |||
| 7 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 95/125 | |
| 8 | جریان قطع اتصال کوتاه (اوج) | KA | 40/50/63/80/100 | ||
| 9 | مقاومت در برابر جریان کوتاه مدت (4 ثانیه) | 20/25 / 31.5 / 40 | |||
| 10 | نوع محافظت | IP4X برای مسکن | |||
مشتری باید اطلاعات زیر را برای سفارش ارائه دهد:
1. نمودار سیم کشی حلقه مدار اصلی و نیازهای ویژه فنی ؛
2. برنامه تنظیم نصب پانل سوئیچ.
3. مشخصات اجزای داخل پانل سوئیچ و نمودار شماتیک حلقه کمکی و نمودار حلقه کنترل.
4. سایر اسناد مکتوب به ویژه مورد نیاز است.
5. SLD (طراحی یک خط)
Knkong Electric تابلوی برق 11KV را با توجه به نیاز مشتری فراهم می کند ، لطفاً SLD را برای ما بفرستید سپس می توانیم آن را 100٪ پیاده سازی کنیم. تابلو 11KV پرفروش ترین محصول بین المللی ما است ، با قطع کننده مدار خلاuum VS1 چین به طور مستقل توسعه یافته است که به ما امکان رقابت با محصولات اروپایی را می دهد در بازار بین المللی
