جزئیات محصول:
|
| ولتاژ: | 10KV / 0.4KV | ظرفیت: | 30-1600KVA |
|---|---|---|---|
| فرکانس: | 50 / 60Hz | استانداردها: | ISO IEC GB |
| نصب شده / ODM: | استعلام از طریق ایمیل | مواد: | مس / آلومینیوم |
| برجسته: | ترانسفورماتور قدرت غوطه ور 1600KVA روغن,ترانسفورماتور نوع غوطه ور روغن 10KV 0.4KV,ترانسفورماتور قدرت S11 روغن غوطه ور |
||

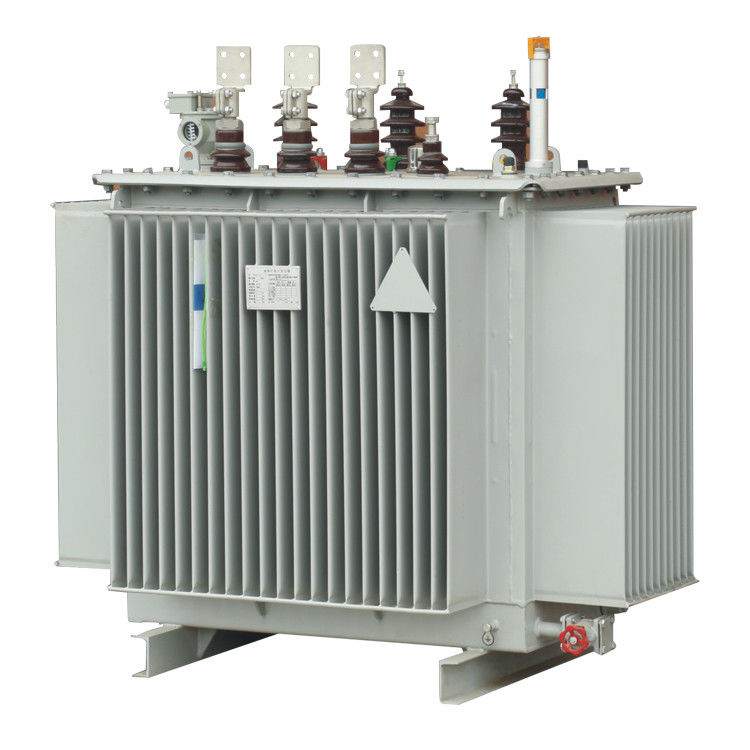

S11 / S13 / 14-M روغن غوطه ور ترانسفورماتور 10KV / 0.4KV 30-1600KVA 50Hz
معرفی محصول
ترانسفورماتور روغن 10KV-S11 متراطلاعات فنی نیست
| ظرفیت دارای رتبه (KVA) |
بالا ولتاژ (KV) |
ضربه زدن دامنه |
کم ولتاژ (KV) |
فرکانس (هرتز) |
ارتباط نماد |
اتلاف بدون بار (W) |
از دست دادن بار (W) |
جریان بدون بار (٪) |
سطح صدا (دسی بل) |
مدار کوتاه امپدانس (٪) |
پیمانه A x B (میلی متر x میلی متر) |
ابعاد L * W * H (میلی متر) |
وزن (کیلوگرم) |
| 30 | 6 6.3 6.6 10 10.5 11 |
5 ± X 2X 2. 5 |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13 / 14 داده های اصلی فنی ترانسفورماتور روغن
| ظرفیت دارای رتبه (KVA) |
بالا ولتاژ (KV) |
ضربه زدن دامنه |
کم ولتاژ (KV) |
فرکانس (هرتز) |
ارتباط نماد |
اتلاف بدون بار (W) |
از دست دادن بار (W) |
جریان بدون بار (٪) |
سطح صدا (دسی بل) |
مدار کوتاه امپدانس (٪) |
پیمانه A x B (میلی متر x میلی متر) |
ابعاد L * W * H (میلی متر) |
وزن (کیلوگرم) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
5 ± X 2X 2.5 |
0.4 | 50 | D ، y11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400X40C | 1060 X 715X1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660X66C | 1465 X 980X1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660X66C | 1560X1050X1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820X82C | 1970X1430X1700 |
3500 |
||||||
استانداردهای محصول
GB1094.1-2013 قوانین عمومی برای ترانسفورماتورهای قدرت
افزایش دمای ترانسفورماتور قدرت GB1094.2-2013
GB1094.3-2003 سطح عایق و تست عایق ترانسفورماتور قدرت
ترانسفورماتور برق GB1094.5-2008 در برابر اتصال کوتاه مقاومت می کند
ترانسفورماتورهای قدرت GB / T1094.10-2003 - قسمت 10: تعیین سطح صدا
GB / T25446-2010 پارامترهای فنی و ملزومات ترانسفورماتور توزیع هسته آلیاژ آمورف غوطه ور در روغن
شرایط
1. شرایط محیط طبیعی: ارتفاع از 1000 متر تجاوز نمی کند.
2. بالاترین دمای محیط +40 درجه سانتیگراد ، کمترین -25 درجه سانتیگراد ؛
3. شرایط برای محیط های خاص: ارتفاع بیش از 1000 متر.
4. بالاترین دمای محیط +40 درجه سانتیگراد ، کمترین -45 درجه سانتیگراد.(توضیحات دقیق هنگام سفارش)
5. محل نصب: فاقد گاز خورنده ، محیط آلودگی واضح نیست.
توجه: با توجه به شرایط توافق شده ، محصولات را تحت شرایط خاص استفاده در اختیار کاربران قرار دهید.
ویژگی های ساختاری
هسته ی آهنی: ماده مغناطیسی هسته آهن از آلیاژ بی شکل استفاده می کند.از آنجا که آلیاژ آمورف ساختار بلوری ندارد و دارای ویژگی مغناطیسی نرم است ، منطقه حلقه پسماند بسیار باریک است ، مغناطش
قدرت کم است ، مقاومت الکتریکی زیاد است و افت جریان گردابی کم است ، بنابراین از دست دادن بدون بار و جریان بدون بار ترانسفورماتور ساخته شده از این ماده استفاده می شود.خیلی کم.هسته از چهار قاب هسته جداگانه در همان صفحه تشکیل شده است
برای تشکیل یک نوع پنج ستونی سه فاز.باید آنیل شود و باید دارای یک اتصال متقاطع با شکل مقطع مستطیل باشد.
سیم پیچ:علاوه بر استفاده از سیم پیچ های ولتاژ پایین (160kVA یا کمتر) با هادی های مس ، ساختار استوانه ای ساخته شده از فویل مس معمولاً استفاده می شود.سیم پیچ های ولتاژ بالا از یک ساختار استوانه ای چند لایه برای تعادل بخشیدن به توزیع آمپر سیم پیچ و نشت شار مغناطیسی استفاده می کنند.سیم پیچ های ولتاژ بالا و ولتاژ پایین همراه با دستگاه های کششی سیم به صورت کوئل های مستطیل شکل در آمده و سیم پیچ ها با فشار دادن داغ و شکل دهی تقویت می شوند تا مقاومت مکانیکی سیم پیچ ها و توانایی مقاومت در برابر اتصال کوتاه را تقویت کنند.
مخزن نفت:این یک ساختار موج دار زیبا و بدون آب بندی و نگهداری را به کار می برد.از طریق فناوری پیشرفته تولید مخزن روغن ، تحت فشار سختی قرار می گیرد ...
