جزئیات محصول:
|
| ولتاژ محاسبه شده: | 10KV / 0.4KV | دارای امتیاز: | 30-1600KVA |
|---|---|---|---|
| فرکانس رتبه بندی شده: | 50 / 60Hz | استانداردها: | ISO IEC GB |
| مواد: | مس / آلومینیوم | کارخانه: | KNKONG |
| برجسته: | ترانسفورماتور توزیع روغن غوطه ور 30KVA,ترانسفورماتور توزیع روغن غوطه ور 400KVA,نوع غوطه ور روغن ترانسفورماتور 200KVA |
||

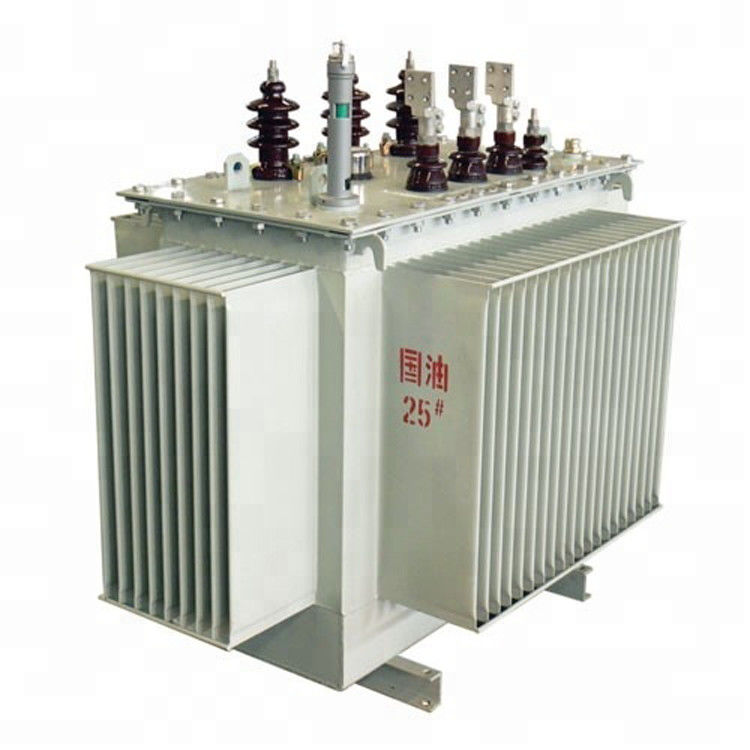

ترانسفورماتور توزیع روغن غوطه ور 30KVA 200KVA 400KVA
معرفی محصول
داده های اصلی فنی ترانسفورماتور روغن 10KV-S11
| ظرفیت دارای رتبه (KVA) |
بالا ولتاژ (KV) |
ضربه زدن دامنه |
کم ولتاژ (KV) |
فرکانس (هرتز) |
ارتباط نماد |
اتلاف بدون بار (W) |
از دست دادن بار (W) |
جریان بدون بار (٪) |
سطح صدا (دسی بل) |
مدار کوتاه امپدانس (٪) |
پیمانه A x B (میلی متر x میلی متر) |
ابعاد L * W * H (میلی متر) |
وزن (کیلوگرم) |
| 30 | 6 6.3 6.6 10 10.5 11 |
5 ± X 2X 2. 5 |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13 / 14 داده های اصلی فنی ترانسفورماتور روغن
| ظرفیت دارای رتبه (KVA) |
بالا ولتاژ (KV) |
ضربه زدن دامنه |
کم ولتاژ (KV) |
فرکانس (هرتز) |
ارتباط نماد |
اتلاف بدون بار (W) |
از دست دادن بار (W) |
جریان بدون بار (٪) |
سطح صدا (دسی بل) |
مدار کوتاه امپدانس (٪) |
پیمانه A x B (میلی متر x میلی متر) |
ابعاد L * W * H (میلی متر) |
وزن (کیلوگرم) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
5 ± X 2X 2.5 |
0.4 | 50 | D ، y11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400X40C | 1060 X 715X1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660X66C | 1465 X 980X1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660X66C | 1560X1050X1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820X82C | 1970X1430X1700 | 3500 | ||||||
استانداردهای محصول
GB1094.1-2013 قوانین عمومی برای ترانسفورماتورهای قدرت
افزایش دمای ترانسفورماتور قدرت GB1094.2-2013
GB1094.3-2003 سطح عایق و تست عایق ترانسفورماتور قدرت
ترانسفورماتور برق GB1094.5-2008 در برابر اتصال کوتاه مقاومت می کند
ترانسفورماتورهای قدرت GB / T1094.10-2003 - قسمت 10: تعیین سطح صدا
GB / T25446-2010 پارامترهای فنی و ملزومات ترانسفورماتور توزیع هسته آلیاژ آمورف غوطه ور در روغن
ویژگی های ساختاری
هسته ی آهنی:ماده مغناطیسی هسته آهن از آلیاژ بی شکل استفاده می کند.از آنجا که آلیاژ آمورف ساختار بلوری ندارد و دارای ویژگی مغناطیسی نرم است ، منطقه حلقه پسماند بسیار باریک است ، مغناطش
قدرت کم است ، مقاومت الکتریکی زیاد است و افت جریان گردابی کم است ، بنابراین از دست دادن بدون بار و جریان بدون بار ترانسفورماتور ساخته شده از این ماده استفاده می شود.خیلی کم.هسته از چهار قاب هسته جداگانه در همان صفحه تشکیل شده است
برای تشکیل یک نوع پنج ستونی سه فاز.باید آنیل شود و باید دارای یک اتصال متقاطع با شکل مقطع مستطیل باشد.
سیم پیچ:علاوه بر استفاده از سیم پیچ های ولتاژ پایین (160kVA یا کمتر) با هادی های مس ، ساختار استوانه ای ساخته شده از فویل مس معمولاً استفاده می شود.سیم پیچ های ولتاژ بالا از یک ساختار استوانه ای چند لایه برای تعادل بخشیدن به توزیع آمپر سیم پیچ و نشت شار مغناطیسی استفاده می کنند.سیم پیچ های ولتاژ بالا و ولتاژ پایین همراه با دستگاه های کششی سیم به صورت کوئل های مستطیل شکل در آمده و سیم پیچ ها با فشار دادن داغ و شکل دهی تقویت می شوند تا مقاومت مکانیکی سیم پیچ ها و توانایی مقاومت در برابر اتصال کوتاه را تقویت کنند.
مخزن نفت:این یک ساختار موج دار زیبا و بدون آب بندی و نگهداری را به کار می برد.از طریق فناوری پیشرفته تولید مخزن روغن ، تحت فشار سختی قرار می گیرد ...
