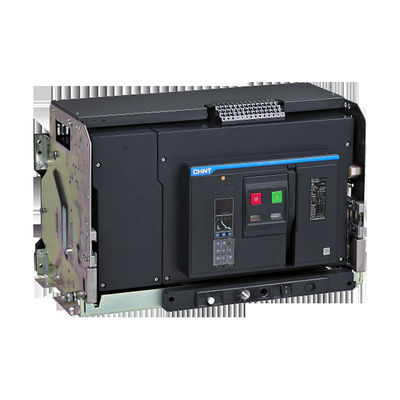

قطعات ولتاژ پایین قطع کننده مدار ACB CHINT سری NXA
AIR مدار شکن
قطع کننده مدار نوع جهانی ، که به عنوان قطع کننده مدار نوع فریم نیز شناخته می شود ، یک سوئیچ مکانیکی است که می تواند جریان را در شرایط مدار عادی ایجاد ، حمل و شکست دهد و همچنین می تواند در شرایط مشخص شده مدار غیر عادی ، زمان مشخص و جریان شکسته را ایجاد و حمل کند.لوازم الکتریکی.قطع کننده های مدار جهانی برای توزیع انرژی الکتریکی و محافظت از مدارها و تجهیزات قدرت در برابر اضافه بار ، ولتاژ کم ، اتصال کوتاه و غیره استفاده می شوند.
این نوع قطع کننده مدار به طور کلی دارای یک قاب فولادی است و تمام قطعات در قاب نصب شده اند.این یک ظرفیت بزرگ دارد ، با چندین عملکرد دستگاه های قطع کننده و تماس کمکی بیشتر قابل نصب است ، دارای ظرفیت تقسیم بندی بالاتر و پایداری حرارتی است ، بنابراین اغلب در مکان هایی که به ظرفیت شکستن بالا و محافظت انتخابی نیاز دارند ، استفاده می شود.
امکانات
قطع کننده های مدار هوشمند جهانی برای برق 50 هرتز ، ولتاژ نامی 380 ولت ، 660 ولت و جریان نامی 200A-6300A در شبکه توزیع مناسب هستند.آنها عمدتا برای توزیع انرژی الکتریکی و محافظت از خطوط و تجهیزات برق از اضافه بار ، ولتاژ کم ، اتصال کوتاه ، تک فاز استفاده می شود و قابلیت اطمینان منبع تغذیه را بهبود ببخشید.در شرایط عادی ، می توان از آن برای تعویض نادرست خطوط استفاده کرد.از قطع کننده مدار زیر 1250A می توان برای محافظت موتور از اضافه بار و اتصال کوتاه در شبکه ولتاژ AC 50Hz 380V استفاده کرد.در شرایط عادی ، می توان از آن برای راه اندازی کم موتور نیز استفاده کرد.
اندازه قاب (A): 1600 ، 2000 ، 3200 ، 4000
ظرفیت شکست: N ، S ، H
ولتاژ نامی Ue (VAC): 380/400/415
تعداد قطب ها: 3P ، 4P
روش نصب: نوع کشش ، نوع ثابت
نوع سیم کشی: اتصال عقب افقی
عملیاتی
شرایط عملیاتی و سازگاری محیط
دمای عملکرد:
مشخصات الكتريكي و مكانيكي براي دماي محيط قابل استفاده است
-5 ℃ - + 40.NXA همچنین می تواند در دمای محیط -45 ℃ - + 70 ℃ (نوع M ،
یک نوع) ، -20 ℃ - + 70 ℃ (نوع P ، نوع H ، CD-1) ، عامل کاهش در P21-22 دیده می شود.
شرایط ذخیره سازی: برای -45 ℃ -70 apply اعمال شود
NXA می تواند در برابر تداخل الکترومغناطیسی زیر مقاومت کند
- اضافه ولتاژ ایجاد شده توسط تداخل الکترومغناطیسی
- اضافه ولتاژ ناشی از تداخل محیط یا سیستم توزیع برق
- تخلیه الکترواستاتیک امواج رادیویی (رادیو ، آی فون ، رادار و موارد دیگر)
قطع کننده مدار NXA آزمون سازگاری الکترومغناطیسی را با موفقیت پشت سر گذاشته است
مطابق با استانداردهای زیر (EMC) IEC / EN 60947-2 مشخص شده است
ضمیمه F
این تست می تواند تضمین عدم قطع غلط و عدم تداخل در زمان قطع را داشته باشد
درجه حفاظت:
جلو IP 20 ، طرف دیگر IP 00
کنترل کننده هوشمند
نوع M (نوع پایه)
تابع asic: اندازه گیری و نمایش جریان ، عملکرد محافظ LS I&G
یک نوع (نوع فعلی)
- شامل کلیه عملکردهای محافظتی از نوع M
- حفاظت نامتعادل جریان
نوع P (نوع قدرت)
- عملکرد اساسی ، عملکرد محافظتی: L ، S ، I&G
- توابع اندازه گیری قدرت جریان ، ولتاژ ، قدرت و غیره
- صفحه نمایش ال سی دی
نوع H (نوع هارمونیک)
- شامل تمام توابع حفاظت و اندازه گیری از نوع P
- اندازه گیری و تجزیه و تحلیل هماهنگ
- عملکرد ارتباطی
