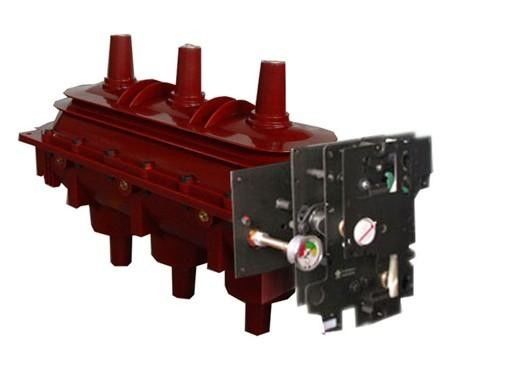

قطع کننده مدار گوگرد هگزا فلوراید گوگرد GIS / RMU SF6 خلاac مدار

جداکننده گوگرد هگزا فلوراید SF6 برای GIS / RMU

معرفی محصول

قطع کننده مدار هگزا فلوراید سولفور یک تابلو بدون روغن است که از گاز SF6 به عنوان محیط عایق و خاموش کننده قوس استفاده می کند.عملکرد عایق و ویژگی های خاموش کردن قوس آن بسیار بیشتر از قطع کننده های مدار روغن است.به دلیل قیمت بالاتر و مقاومت کم در برابر گاز SF6 ، کاربرد ، مدیریت و عملکرد نیازهای بالایی دارد ، بنابراین کاربرد در ولتاژ متوسط ​​(35 ، 10 کیلوولت) به اندازه کافی گسترده نیست و عمدتا برای سطح ولتاژ بالای 110 کیلو ولت استفاده می شود.



ساختار

نوع مخزن: از مزایای قطع کننده مدار چند روغن از نوع جعبه استفاده می شود.قطع کننده مدار و ترانس با هم نصب می شوند.ساختار جمع و جور است و مقاومت در برابر زلزله و مقاومت در برابر آلودگی قوی است ، اما سریال ضعیف است.ساختار تک فاز قطع کننده مدار SF6 از نوع مخزن China LW-220 در شکل "قطع کننده مدار هگزا فلوراید گوگرد" نشان داده شده است.این نوع قطع کننده مدار از نوع مونتاژ فرعی سه فاز است.تک فاز از یک پایه ، یک بوش چینی عایق ، یک ترانس جریان و یک پوسته مجهز به محفظه خاموش کردن قوس تک شکست تشکیل شده است.هر فاز مجهز به مکانیزم هیدرولیک و کابینت کنترل است که می تواند به صورت جداگانه کار کند و از طریق کنترل الکتریکی در سه مرحله قابل استفاده است.قطع کننده مدار یک اتاق خاموش کردن طاق دمنده طولی دو طرفه را تصویب می کند.هنگام باز شدن ، سیلندر و تماس متحرک حرکت می کنند تا از طریق مکانیزم انتقال جعبه بازو حرکت کنند.محفظه خاموش کردن قوس با گاز SF6 با فشار نامی 6 گیج (20 درجه سانتیگراد) پر شده است.
