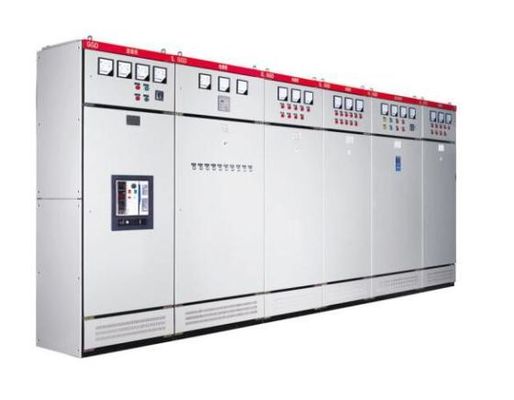

1000A 380V GGD Type Lv پنل تابلو کنترل برق

1000A 380V GGD Type Lv پنل تابلو کنترل برق
1000A 380V GGD Type Lv پنل تابلو کنترل برق

تصویر بزرگ :  1000A 380V GGD Type Lv پنل تابلو کنترل برق

جزئیات محصول:
محل منبع: چین
نام تجاری: KNKONG
گواهی: CCC ISO9001 GB7251 IEC439
شماره مدل: GGD
پرداخت:
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: بسته بندی صادراتی استاندارد
زمان تحویل: 15 روز کاری
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 500 واحد در ماه
مخاطب

1000A 380V GGD Type Lv پنل تابلو کنترل برق

شرح
ولتاژ: 380 ولت جاری: 1000-3150A
فرکانس: 50 / 60Hz استفاده كردن: کنترل برق
نصب شده / ODM: لطفا نقاشی های CAD خود را به اشتراک بگذارید کارخانه: KNKONG
برجسته کردن:

پانل تابلو GVD نوع Lv

,

پانل تابلو برق 1000A Lv

,

صفحه کنترل تابلو برق Lv

1000-3150A حداکثر 380V GGD نوع کنترل پنل الکتریکی

380 ولت ، 50/60 هرتز
طراحی مدولار ، مونتاژ آسان
محفظه: حداکثرIP40
CCC ، ISO9001 ، GB7251 ، IEC439
SLD (نقاشی یک خط) یا شرایط مورد نیاز خود را برای ما ارسال کنید ، ما طرح تابلو را برای شما طراحی می کنیم

جویا شدن

معرفی محصول

عمومی

کابینت توزیع برق ولتاژ پایین AC نوع GGD برای سیستم های توزیع برق با جریان متناوب 50Hz ، ولتاژ نامی 380V و جریان نامی 1000A تا 3150A برای استفاده کنندگان برق مانند نیروگاه ها ، پستها ، کارخانجات و شرکت های معدنی به عنوان انرژی الکتریکی مناسب ، تجهیزات روشنایی و توزیع برق برای اهداف تبدیل ، توزیع و کنترل.کابینت توزیع برق با ولتاژ پایین GGD نوع جدیدی از کابینت توزیع برق با ولتاژ پایین است که بر اساس اصول ایمنی ، اقتصادی ، منطقی و قابلیت اطمینان طراحی شده است.این محصول دارای ویژگی های شکستن بالا ، پویایی خوب و پایداری حرارتی ، طرح الکتریکی انعطاف پذیر ، ترکیب مناسب ، سری قوی و عملی ، ساختار جدید و سطح حفاظت بالا است.می تواند به عنوان یک محصول جایگزین برای تابلو برق ولتاژ پایین استفاده شود.
G: کابینت توزیع برق ولتاژ پایین
G: نصب ثابت و سیم کشی ثابت اجزای الکتریکی
D: کابینت قدرت

محیط کار
1. دمای محیط بالاتر از + 40 ℃ نیست و کمتر از -5 نیست.
2. هنگام نصب و استفاده از محصول ، ارتفاع محل استفاده نباید بیش از 2000M باشد.
3. رطوبت نسبی هوای اطراف بیش از 90٪ (+ 25 ℃) نیست.
4- تجهیزات باید در مکانی بدون لرزش و ضربه شدید و در مکانی که اجزای الکتریکی خورده نشده اند نصب شوند.
5- رطوبت نسبی هوای اطراف در صورت حداکثر دما 40 درجه از 5٪ فراتر نمی رود و در دمای پایین تر درجه حرارت نسبی بزرگتر مجاز است که باید به دلیل
تغییرات دما ممکن است گاهاً اثرات متراکم ایجاد کند
6. وقتی کاربر الزامات خاصی دارد ، می توان آن را از طریق مشاوره با سازنده برطرف کرد




امکانات
1. کف کابینت توزیع نیروی برق کم ولتاژ GGD فرم کف عمومی را تصویب می کند و قاب با جوشکاری با فولاد سرد شکل 8MF مونتاژ می شود.قطعات قاب و قطعات پشتیبانی ویژه توسط سازنده تعیین شده فولاد برای اطمینان از کف کابینت تهیه می شود.دقت و کیفیتقطعات و اجزای کابینت عمومی طبق اصل ماژول طراحی شده و به سوراخ های نصب ماژول 20 مجهز شده اند که ضریب جهانی بالایی دارند.می تواند کارخانه را به تولید قبل از تولید برساند.این نه تنها چرخه تولید را کوتاه می کند ، بلکه کارایی کار را نیز بهبود می بخشد.
2. کابینت GGD با در نظر گرفتن کامل مشکل اتلاف حرارت هنگام کار کابینت طراحی شده است.در انتهای بالا و پایین کابینت تعداد مختلف شکاف خنک کننده وجود دارد
وقتی اجزای الکتریکی کابینت گرم می شوند ، گرما افزایش می یابد و از طریق شکاف بالایی تخلیه می شود ، در حالی که هوای سرد دائماً از شکاف پایین به داخل کابینت پر می شود ، به طوری که کابینت مهر و موم شده یک کانال تهویه طبیعی از پایین به بالا تشکیل می دهد برای رسیدن به منطقه اتلاف گرما.هدف
3. با توجه به الزامات طراحی محصول مدرن صنعتی ، از روش نسبت طلایی برای طراحی شکل کابینت و اندازه تقسیم هر قسمت استفاده کنید ، به طوری که ظاهر کلی زیبا و تازه است.
4. درب برای نصب با لولای لولایی به قاب متصل می شود.جداسازی آساندر لبه تاشو درب یک نوار پلاستیکی-پلاستیکی به شکل کوه وجود دارد.هنگام بسته شدن درب ، نوار تعبیه شده بین درب و قاب دارای یک فشار فشرده سازی خاص است ، که می تواند از برخورد مستقیم درب با بدنه کابینت جلوگیری کرده و سطح حفاظت درب را بهبود بخشد.
5. درب ابزار مجهز به اجزای الکتریکی با چند رشته سیم مسی نرم به قاب متصل می شود.قطعات نصب شده در کابینت و قاب توسط پیچهای پیچ خورده به هم متصل می شوند و کل کابینت مدار کامل محافظت از زمین را تشکیل می دهد.
6. از رنگ پخت به رنگ نارنجی پلی استر برای رنگ سطح کابینت استفاده می شود.چسبندگی قوی و بافت خوب.کل کابینت به رنگ مات است که از جلوه خیره کننده جلوگیری می کند و فضای بصری راحت تری را برای کارمندان وظیفه ایجاد می کند.
7. در صورت لزوم می توان درپوش بالایی کابینت را جدا کرد تا مونتاژ و تنظیم شینه اصلی در محل تسهیل شود.چهار گوشه بالای کابینت مجهز به حلقه های بالابر برای بلند کردن و حمل و نقل است.
8. درجه محافظت از بدنه کابینت IP30 است و همچنین کاربران می توانند با توجه به شرایط محیط استفاده ، از بین IP20 ~ IP40 یکی را انتخاب کنند.

نصب و استفاده کنید
پس از رسیدن محصول به محل دریافت ، ابتدا سالم یا سالم بودن بسته بندی را بررسی کنید.در صورت یافتن مشکلی ، باید به بخش مربوطه اطلاع داده شود تا علت آن را کشف کند.برای محصولی که بلافاصله نصب نمی شود ، باید با توجه به شرایط عادی استفاده در مکان مناسب قرار گیرد.
1. نصب محصول باید مطابق نمودار نصب انجام شود.فولاد و پیچ و مهره کانال فونداسیون باید توسط کاربر تهیه شود.هنگام نصب شینه اصلی ، سطح دامان باید ترمیم و تراز شود ، تمیز شود و با ژل نفت خنثی یا اقدامات دیگر پوشانده شود و سپس با پیچ و مهره ثابت شود.
2. موارد زیر باید قبل از اینکه محصول پس از نصب به بهره برداری برسد ، مورد بازرسی و آزمایش قرار گیرند.
A بررسی کنید که آیا رنگ سطح بدنه کابینت کنده شده است و آیا کابینت خشک و تمیز است
ب - اینکه آیا مکانیزم عملکرد اجزای الکتریکی انعطاف پذیر است یا خیر ، نباید هیچگونه نیروی کار یا فشار زیاد ایجاد شود
ج. آیا روشن و خاموش بودن لوازم اصلی برق قابل اعتماد و دقیق است و آیا خاموش بودن تماس های کمکی قابل اعتماد و دقیق است
د - آیا نشانگر دستگاه و تغییر و قطبیت ترانس صحیح است
E. آیا اتصال اتوبوس خوب است ، آیا پشتیبانی عایق ، قطعات نصب و لوازم جانبی به طور محکم و قابل اعتماد نصب شده است
آیا تماس کمکی F مطابق با الزامات است ، آیا مشخصات فیوز هسته فیوز صحیح است ، آیا مقدار تنظیم رله مطابق با الزامات طراحی است و آیا عملکرد دقیق است
آیا مخاطبین مدار G مطابق الزامات نمودار شماتیک الکتریکی هستند یا خیر
H آیا سیستم مدار محافظ شرایط را برآورده می کند؟
من برای اندازه گیری مقدار مقاومت مطلق حداقل 1 مگا اهم از یک مگا متر متر ولتاژ استفاده می کنم.
3. اقدامات احتیاطی برای استفاده:
A این محصول برای تعمیر کابینت های توزیع برق با ولتاژ پایین در مقابل دیوار ، عملکرد یک طرفه (جلو) ، درهای باز دو طرفه نصب نشده است.کانالهای نگهداری محصول و درب کابینت باید برای ورود ، باز کردن و بهره برداری ، بازرسی و نگهداری از افراد متخصص واجد شرایط باشند.
ب - قطع کننده مدار هوا ، پس از چندین بار بسته شدن و باز شدن ، باعث سوختگی موضعی مخاطبین اصلی و تولید مواد کربنی می شود که باعث افزایش مقاومت در برابر تماس می شود.قطع کننده مدار هوا باید مطابق دستورالعمل عملکرد آن به طور منظم تعمیر و نگهداری شود.
