جزئیات محصول:
|
| استفاده از ولتاژ: | 12-24 کیلو ولت | جریان جاری: | 630A 1250A 2000A |
|---|---|---|---|
| ظرفیت شکستن: | حداکثر 20KA | تایپ کنید: | قابل برداشت |
| اصل: | چین | کارخانه: | KNKONG-ELECTRIC |
| برجسته کردن: | مدار شکن VCB مدولار قابل جمع شدن,قطع کننده VCB 20KA شکستن,قطع کننده ISO VCB |
||

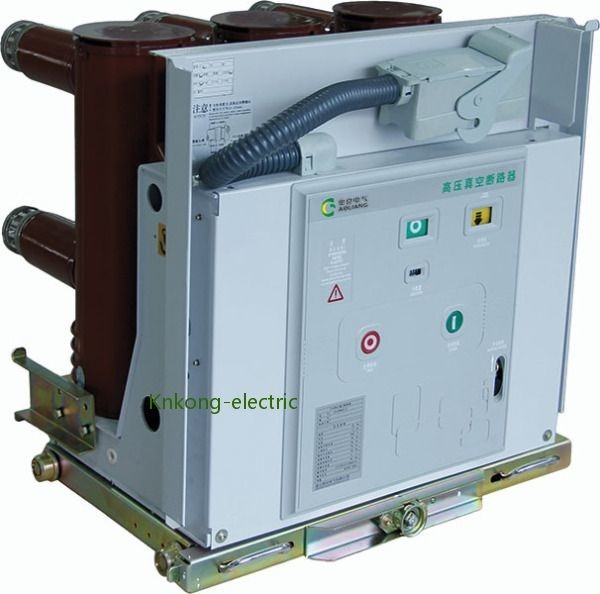

20KA شکستن متناوب قطب مهر و موم شده قطب VCB 12KV سری VS1
ولتاژ: 12-24 کیلو ولت
جریان: 630-1250A-2000A
جریان قطع: حداکثر 20KA
نوع: قابل برداشت
بررسی اجمالی محصولات
مدار ثانویه
مدار کنترل ثانویه قطع کننده خلاء سری VS1 Knkong-electric از طراحی مدولار استفاده می کند.اتصال الکتریکی دستگاه از شاخه های خودکار با درجه بالا استفاده می کند که برای تعویض مناسب است و عملکرد قابل اطمینان اتصال الکتریکی را تضمین می کند.
بافر روغن با عملکرد بالا
بافر شکستن با عملکرد بالا می تواند دامنه عبور بیش از حد و برگشت فنر ایجاد شده توسط تماس متحرک قطع کننده خلاء VS1 در حین شکستن را کاهش دهد و از فرورفتن بیش از حد تماس متحرک که منجر به خستگی جزئی بلوز قطع کننده خلاء می شود جلوگیری کند. دوامبا کاهش دامنه برگشتی تماس متحرک ، پدیده reignition در آزمایش بانک خازن سوئیچ شده یافت نشد.
پارامترهای فنی
| خیر | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق درجه بندی شده |
فرکانس قدرت 1min تحمل ولتاژ (rm s) |
KV |
42 (فاز به فاز ، فاز به زمین) 48 (در سراسر فاصله ایزوله) |
|||||
| ولتاژ مقاومت در برابر ضربه (اوج) |
75 (فاز به فاز ، فاز به زمین) 85 (در سراسر فاصله ایزوله) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطع جریان کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای مقاومت کوتاه مدت در برابر جریان | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه نامی | 50 | 63 | 80 | 100 | ||||
| 8 | حداکثر مقاومت در برابر جریان | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان اتصال کوتاه | s | 4 | ||||||
| 10 | توالی عملکرد درجه بندی شده | O-0.3sO/C-180s-O/C | |||||||
| 11 | زمان شکست جریان نامی اتصال کوتاه | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | Ops | 20000 | ||||||
| 13 | بانک جریان خازنی دارای جریان نامناسب |
آ |
630 | ||||||
| 14 | بانک خازن پشت سر هم دارای جریان شکسته است | 400 | |||||||
| 15 | جریان شکستن خطای دو زمینی | 27.4 | |||||||
| 16 | حداکثر فرسایش تماس مجاز |
میلی متر |
3 | ||||||
| 17 | فاصله بین مخاطبین باز | 10 ± 1 | |||||||
| 18 | بیش از سکته مغزی | 3.5 ± 0.5 | |||||||
| 19 | عدم همزمان باز و بسته شدن 3 فاز |
اماس
|
2 | ||||||
| 20 | مدت بازگشت به بستن تماس | 2 | |||||||
| 21 | متوسط سرعت شکستن (شکستن فوری 6 میلی متر) |
اماس
|
1.1 ± 0.2 | ||||||
| 22 | سرعت ساخت متوسط | 0.2 ± 0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
≤100 | ||||||
| 24 | زمان شکستن | ≤50 | |||||||
|
25 |
مقاومت هر مدار اصلی فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | 45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | 25 | ||||||||
| 26 | تماس با شکستن دامنه جهش | میلی متر | 2 | ||||||
|
27 |
ولتاژ کارکرد نامی | ولتاژ کارکرد نامی (V) AC/DC |
V |
24* | 110 | 220 | |||
| دامنه ولتاژ عملکرد معمولی | باز شدن: 65 -1 -120 voltage ولتاژ نامی ، در صورتی که ولتاژ کمتر از 30 rated ولتاژ نامی باشد ، عملیات باز کردن مجاز نیست | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110/220 ، DC110/220 | ||||||
| 29 | زمان ذخیره انرژی | س | ≤15 | ||||||
