| مواد: | متالکلد | رنگ: | خاکستری |
|---|---|---|---|
| ولتاژ: | 3.6 ~ 24 کیلو ولت | فرکانس: | 50/60 هرتز |
| OEM/ODM: | استعلام از طریق ایمیل | کارخانه ای: | KNKONG-ELECTRIC |
| برجسته: | کلید ولتاژ متوسط VCB,کلید ولتاژ متوسط روکش فلزی,کلید ولتاژ متوسط قابل برداشت |
||

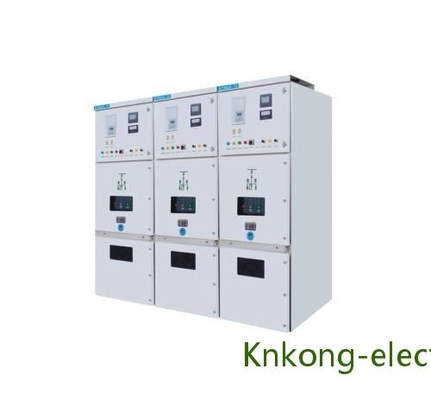

پانل سوئیچ فشار متوسط VCB قابل برداشت KYN28A-12 از نوع روکش فلزی
ولتاژ: 3.6-24KV
جریان: 630A-2000A
نوع: قطع کننده مدار خلاء
عمومی
محیط خدمات
1. دمای هوا: -25℃~+40℃
2. رطوبت: میانگین رطوبت ماهانه 95%;میانگین رطوبت روزانه 90 درصد
3. ارتفاع: ≤ 2500 متر
4. هوای محیط که ظاهراً توسط گازهای خورنده و قابل اشتعال، بخار و غیره آلوده نشده باشد.
5. بدون تکان شدید مکرر
داده های تکنیکی
| خیر | مورد | واحد | پارامتر | ||
| 1 | ولتاژ محاسبه شده | کیلوولت | 3.6 ~ 24 | ||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||
| 3 | جریان نامی | آ | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | گذرگاه شاخه جریان نامی | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | گذرگاه اصلی جریان نامی | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
فرکانس برق 1 دقیقه ولتاژ قابل تحمل |
مرطوب | KV | 38 | 50/60 |
| خشک | 48 | 60/65 | |||
| 7 | ضربه رعد و برق مقاومت در برابر ولتاژ | کیلوولت | 75 | 95/125 | |
| 8 | جریان قطع نامی اتصال کوتاه (پیک) | KA | 40/50/63/80/100 | ||
| 9 | جریان مقاومت کوتاه مدت (4 ثانیه) | 20/25/31.5/40 | |||
| 10 | نوع حفاظت | IP4X برای مسکن | |||
مشتری باید اطلاعات زیر را برای سفارش ارائه دهد:
1. نمودار سیم کشی حلقه مدار اصلی و الزامات فنی خاص.
2. طرح چیدمان نصب پانل سوئیچ.
3. مشخصات قطعه داخل تابلوی سوئیچ و نمودار شماتیک حلقه کمکی و نمودار حلقه کنترل.
4. سایر مدارک کتبی به ویژه مورد نیاز است.
5. SLD (طراحی تک خطی)
Knkong Electric تابلو برق 11KV را مطابق با نیاز مشتری ارائه می دهد، لطفا SLD را برای ما ارسال کنید سپس ما می توانیم آن را 100% پیاده سازی کنیم. تابلو برق 11KV پرفروش ترین محصول بین المللی ما است، با قطع کننده مدار خلاء چین VS1 که به طور مستقل توسعه یافته است که به ما امکان می دهد با محصولات اروپایی رقابت کنیم. در بازار بین المللی
