جزئیات محصول:
|
| مواد: | روکش فلزی | رنگ: | خاکستری |
|---|---|---|---|
| ولتاژ: | 3.6 ~ 24 کیلوولت | فرکانس: | 50 / 60Hz |
| نصب شده / ODM: | استعلام از طریق ایمیل | کارخانه: | KNKONG |
| برجسته: | سوئیچ ولتاژ متوسط قابل برداشت,سوئیچ ولتاژ متوسط KYN28A-12,KYN28A-12 سوئیچ روکش فلزی |
||

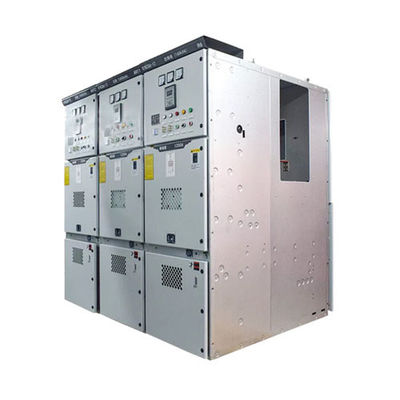

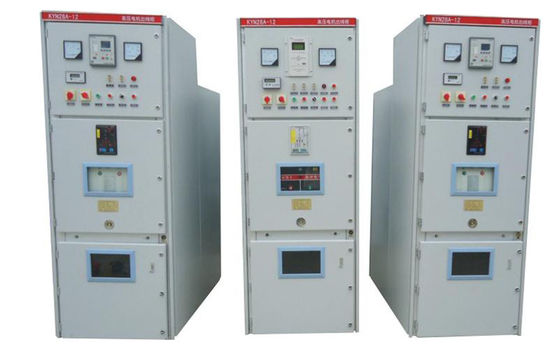

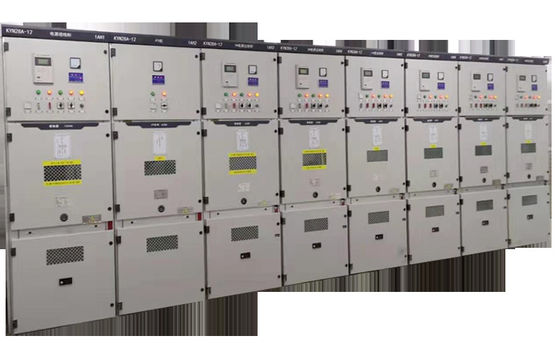

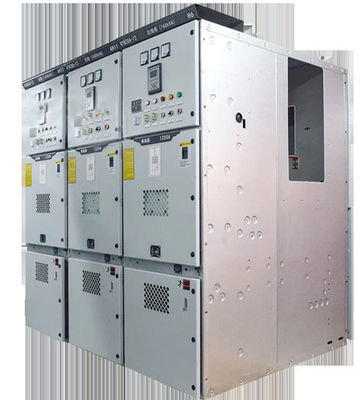

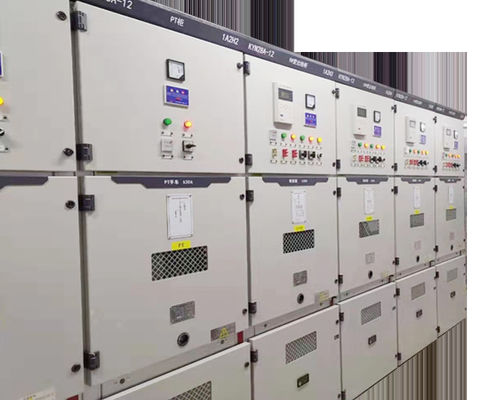

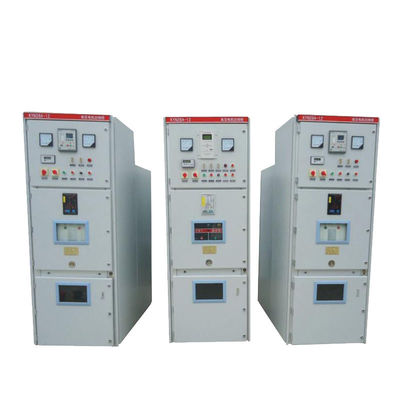

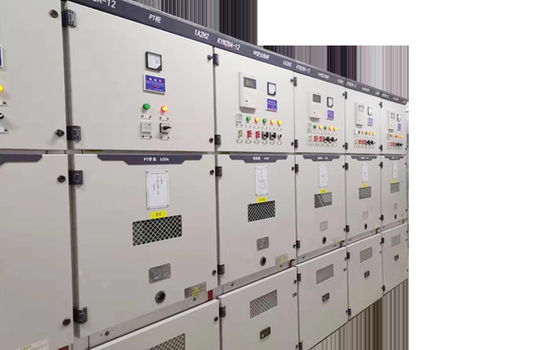

سوئیچ ولتاژ متوسط قابل جمع شدن KYN28A-12 تابلو روکش فلزی
تابلو برق ولتاژ متوسط استاندارد IEC قابل جمع شدن KYN28A-12 Metalclad
عمومی
تابلو برق فلزی داخلی KYN28 یک دستگاه توزیع برق کامل برای سیستم مقطعی 3.6 ~ 24 کیلوولت ، 3 فاز AC50 / 60 هرتز ، تک اتوبوس و تک اتوبوس است.این ماده عمدتا برای انتقال نیروگاههای کوچک / متوسط در نیروگاهها استفاده می شود.دریافت نیرو ، انتقال برای پستهای برق در سیستم توزیع نیرو و نیروگاه کارخانه ها ، معادن و شرکت ها و راه اندازی موتور ولتاژ بالا و غیره ، به منظور کنترل ، محافظت و نظارت بر سیستم.تابلو برق با IEC ، GB3906-91 مطابقت دارد. علاوه بر این که با قطع کننده مدار خلاuum VS1 خانگی استفاده می شود ، همچنین می تواند با VD4 از ABB ، 3AH5 از زیمنس داخلی ZN65A و VB2 از GE و غیره استفاده شود ، این واقعا یک قدرت است دستگاه توزیع با عملکرد خوب.
به منظور تأمین نیاز به نصب دیوار و نگهداری از جلو ، تابلو برق به یک ترانسفورماتور جریان خاص مجهز شده است ، به طوری که اپراتور می تواند آن را در مقابل اتاقک نگهداری و بازرسی کند.
محیط خدمات
1. دمای هوا: -25 ℃ ~ + 40
2. رطوبت: متوسط رطوبت ماهانه 95٪؛رطوبت متوسط روزانه 90٪.
3. ارتفاع: 2500 متر پوند
4- هوای محیط به طور آشکار توسط گاز خورنده و قابل اشتعال ، بخار و غیره آلوده نشده است.
5. بدون لرزش شدید
کاملاً تست شده
تابلو تمام آزمایشات مورد نیاز استانداردهای بین المللی (IEC) را پشت سر گذاشته است.هر واحد تابلو قبل از تحویل در کارخانه تحت آزمایشات معمول قرار می گیرد.این آزمایشات به منظور بررسی عملکرد سوئیچ بر اساس مشخصات خاص هر نصب در نظر گرفته شده است.
داده های تکنیکی
| نه | مورد | واحد | پارامتر | ||
| 1 | ولتاژ محاسبه شده | کیلوولت | 3.6 ~ 24 | ||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||
| 3 | جریان نامی | آ | 630،1250،1600،2000،2500،3150،4000 | ||
| 4 | شینه شاخه جریان نامی | 630،1250،1600،2000،2500،3150،4000 | |||
| 5 | شینه اصلی جریان نامی | 630،1250،1600،2000،2500،3150،4000 | |||
| 6 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | KV | 38 | 50/60 |
| خشک | 48 | 60/65 | |||
| 7 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 95/125 | |
| 8 | جریان قطع اتصال کوتاه (اوج) | KA | 40/50/63/80/100 | ||
| 9 | زمان کوتاه تحمل جریان (4 ثانیه) | 20/25 / 31.5 / 40 | |||
| 10 | نوع محافظت | IP4X برای مسکن | |||
مشتری باید اطلاعات زیر را برای سفارش ارائه دهد:
1. نمودار سیم کشی حلقه مدار اصلی و نیازهای ویژه فنی ؛
2. برنامه تنظیم نصب پانل سوئیچ.
3. مشخصات جز component درون پانل سوئیچ و نمودار شماتیک حلقه کمکی و نمودار حلقه کنترل.
4. سایر اسناد مکتوب به ویژه مورد نیاز است.
5. SLD (طراحی یک خط)
Knkong Electric تابلوی برق 11KV را با توجه به نیاز مشتری ارائه می دهد ، لطفاً SLD را برای ما ارسال کنید سپس ما می توانیم آن را 100٪ پیاده سازی کنیم. تابلو 11KV بهترین فروش بین المللی محصولات ما است ، با قطع کننده مدار خلاuum VS1 چین به طور مستقل توسعه یافته است که به ما امکان می دهد با محصولات اروپایی رقابت کنیم بازار بین المللی
تماس با شخص: Ken Chan (English)
تلفن: 0086 13938551009
