جزئیات محصول:
|
| نوع: | DYX-KK | نام: | نشانگر خطا |
|---|---|---|---|
| اصلی: | چین | کاربر: | شبکه برق |
| نصب شده: | آره | کارخانه: | KNKONG |
| برجسته: | نشانگر خطای هوای خورشیدی,نشانگر خطای هوای بیرونی,نشانگر خطای هوای IEC |
||

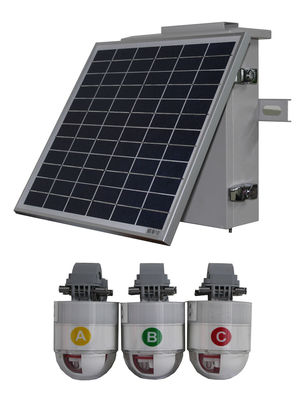

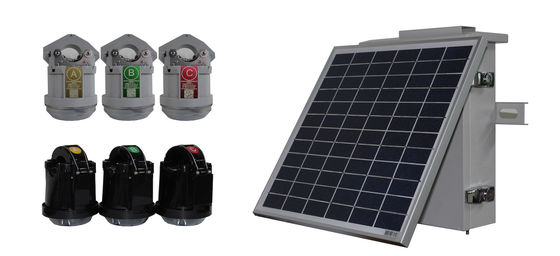

نشانگر خطای سربار خورشیدی در فضای باز برای شبکه توزیع برق MV
معرفی محصول

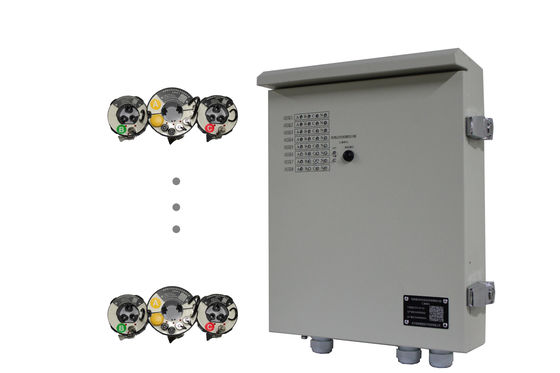

تجهیزات مانیتورینگ آنلاین کابینت شبکه حلقه ای عمدتا برای تبدیل اتوماسیون کابینت شبکه حلقه ای سنتی و تابلو برق مناسب است.ضمن تحقق بخشیدن به دو عملکرد از راه دور (سیگنالینگ از راه دور ، تله متری) ، موقعیت اتصال کوتاه و خطای زمین را همزمان شناسایی و مکان یابی کنید ، زمان و دامنه قطع برق را کوتاه کنید.نه تنها برای بهبود قابلیت اطمینان منبع تغذیه مهم است ، بلکه یک فناوری ضروری برای ساخت یک شبکه هوشمند نیز مهم است.
مزایای
نمونه برداری از الگوریتم سنتز جریان توالی صفر ، لغو طرح ترانسفورماتور توالی صفر سنتی ، سنتز جریان توالی صفر با شناسایی توالی فاز برای شناسایی خطای زمینی یک فاز و حل موثر وضعیتی که نصب آن مناسب نیست ترانسفورماتور توالی صفر ؛
5A خود نیرو ، واحد کسب با استفاده از CT نفوذپذیری مغناطیسی بالا ، همراه با طراحی سیستم کم قدرت ، برای اطمینان از اینکه 5A جریان اصلی به عملکرد کامل عملکرد بدون باتری می رسد ، قابلیت اطمینان را بهبود می بخشد.
به جای استفاده از طرح سنتی منبع تغذیه باتری یکبار مصرف ، معماری سه سطح منبع تغذیه CT ، خازن های بزرگ و باتری های لیتیوم غیر قابل شارژ برای تضمین عملکرد مطمئن تجهیزات به کار گرفته شده است.
ترانسفورماتور جریان الکترونیکی برای تشخیص میدان الکتریکی جریان و زمین ، دارای خطی زیادی از داده های آزمون است و قطر سیم تحت تأثیر قرار نمی دهد ، بنابراین دقت تست را تضمین می کند.
واحد جمع آوری خطاهای محلی و مرکزی را نشان می دهد و در هر بازه زمانی دیگر نیازی به نصب صفحه نمایش نیست.
CT بازشونده انرژی از مواد ضد زنگ و ضد خوردگی ساخته شده است ، که با یک فرآیند برش سطح بالا تکمیل می شود تا اطمینان حاصل شود که محیط بیرون قدرت کافی برای تجهیزات را فراهم می کند.
واحد جمع آوری و واحد تملک را می توان از راه دور و بی سیم کنترل کرد.
پارامتر فنی
| مورد | پارامتر | |
|
برنامه های کاربردی |
ولتاژ | 6 ～ 35 کیلوولت |
| روش زمین خنثی | روشهای مختلف زمینی موجود است | |
| نوع سیم کشی | عایق سقفی و سیمهای برهنه 35 mm² ～ 300 mm² | |
|
منبع تغذیه واحد جمع آوری |
نیروی اصلی | PT / CT |
| نیروی پشتیبان |
باتری قابل شارژ: فسفات آهن لیتیوم یا باتری کلوئیدی سرب-اسید به موارد ضروری بستگی دارد. تمام طراحی سخت افزار برای هر دو سازگار است. |
|
|
منبع تغذیه واحد اکتساب |
نیروی اصلی | خط خودکار (5A عملکرد کامل عملکرد) |
| نیروی پشتیبان | باتری لیتیوم یکبار مصرف 3.6 ولت ، 8.5 آمپر | |
| مدت زمان باتری ابر خازن> 12 ساعت | ||
| اتلاف توان استاتیک | واحد تملک | u40uA |
| واحد جمع آوری | .20.2VA | |
| دقت تله متری | جاری |
0 ～ 200A ، دقت اندازه گیری: 2A ± 200A ～ 600A ، دقت اندازه گیری: 1 ± |
| فرکانس نمونه برداری | 4096 هرتز | |
| تشخیص عیب | نوع خطای قابل تشخیص | اتصال کوتاه بین فازها ، زمین مختلف تک فاز |
| گسل های آنی و گسل های دائمی | ||
| شناخت حداقل زمان تشخیص | 0.2s | |
|
نشانگر وضعیت خط |
نشانگر | LED روشن |
| زمان چشمک زن پس از قطعی | ＞ 2000 ساعت | |
| روش بازنشانی خطا | تنظیم مجدد خودکار به موقع می تواند از 1 تا 48 ساعت تنظیم شود | |
| تنظیم مجدد خودکار روشن و تنظیم مجدد دستی از راه دور | ||
|
ارتباطات محلی |
باند فرکانس | 430 ～ 480 مگاهرتز |
| رسانه ارتباطی | فیبر نوری پلاستیکی | |
| فاصله ارتباطی | 20 میلیون پوند | |
| ویژگی های مکانیکی | وزن | 2 کیلوگرم پوند |
| سطح حفاظت | واحد تحصیل IPX7 unit واحد جمع آوری IPX5 | |
| محیط کار | درجه حرارت | -40 ℃ ～ 70 ℃ 10 ~ |
| رطوبت | 100٪ | |
| عمر مفید | عملیاتی | ＞ سال |
| زمان بدون شکست (به طور متوسط) |
MTBF≥70000 ساعت |
|
