جزئیات محصول:
|
| ولتاژ امتیاز: | 40.5 کیلوولت | جریان رتبه بندی: | 630/1250/1600/2000 / 2500A |
|---|---|---|---|
| فرکانس رتبه بندی: | 50 هرتز | استانداردها: | CCC ، ISO9001 ، CE ، CB ، IEC60898 |
| نصب شده / ODM: | در دسترس | ||
| برجسته: | 20KA VCB داخلی,قطع کننده مدار داخلی VCB,قطع کننده مدار 20KA VCB |
||

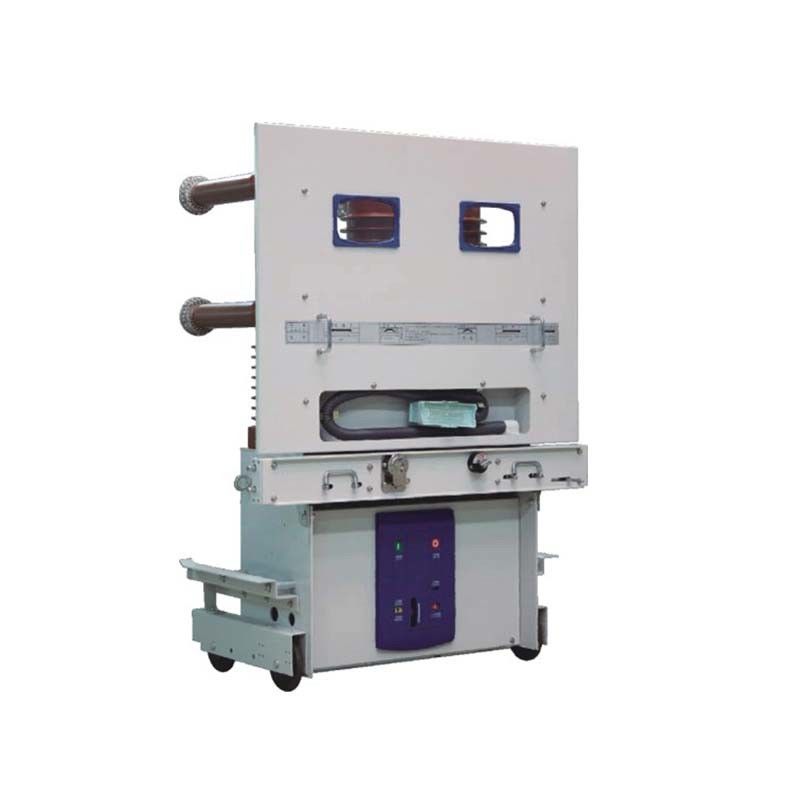

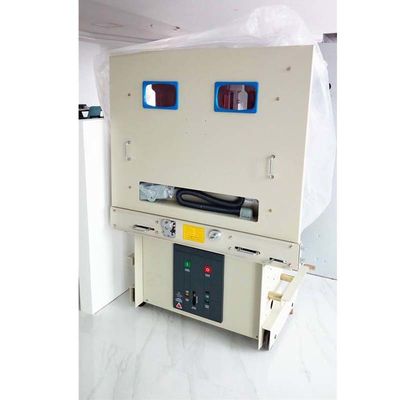

آستین داخلی VCB یا قطب جاسازی شده 12-40.5KV ، سه فاز 50HZ 400 / 630A ، AC / DC 110 / 220V CCC ، ISO9001 ، CE ، CB ، IEC60898
معرفی محصول
ویژگی های ساختار
1. مکانیسم عملکرد بهار مدولار قابل اطمینان: طرح مکانیسم عملکرد فنر به سبک بالا و پایین است ، که عملکرد ذخیره انرژی و انرژی ذخیره سازی الکتریکی را دارد.اندازه کوچک ، سختی کلی خوب و عملکرد

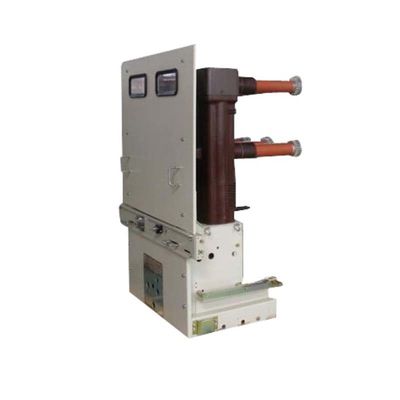

2. ساختار آستین (VS1-40.5): محفظه خاموش کردن مدار اصلی در داخل درام عایق بسته است.مواد درام عایق رزین اپوکسی است که دارای خواص مکانیکی و الکتریکی قابل اعتمادی است.با استفاده از قالب گیری پیشرفته فرآیند APG ، درام عایق نقش حمایت و اثر فاز و اثر عایق نسبی را دارد
3. ساختار قطب کپسوله شده (VS1-40.5E): مدار رسانا قطب جامد کپسول را تصویب می کند.با استفاده از قالب گیری پیشرفته فرایند APG ، قطع کننده خلا vac و سایر قطعات (برای مدار اولیه) جامد را با مواد اپوکسی قرار دهید ، ماژول مدار اصلی را ایجاد کنید.با طراحی دامن دوتایی داخلی و خارجی ، قطب دارای ویژگی هایی مانند فاصله خزش بزرگ ، مقاومت مکانیکی بالا ، دقت قسمت بالا ، قطعات کمتر ، تنظیمات ثانویه و سطح کوچک لبه دار
4. ماژول عملکرد خاموش و روشن: مکانیزم فنر طراحی مدولار ، که شامل دو ماژول کاربردی است: بستن و باز کردن ؛این ویژگی های تعمیر و نگهداری راحت ، تعویض سریع و زمان کوتاه نگهداری را دارد.پس از تعویض ماژول بسته شدن و شکستن ، هیچ مکانی برای عملکرد مکانیزم عملکرد کل قطع کننده مدار وجود ندارد ، که می تواند کار تعمیر و نگهداری را کاهش دهد
5. قابلیت تعویض و انعطاف پذیری بهتر کارت دستی ، اندازه نصب و ZN85 ، VD4 و سایر محصولات.توانایی شکستن قوی ، عمر طولانی
شرایط خدمات عادی
| ارتفاع | 1000 متر | |
| دمای محیط | حداکثر | + 40 |
| حداقل | -15 | |
|
رطوبت محیط: حداکثر رطوبت متوسط |
24 ساعته ≤95 | |
| 1 ماه ≤90 | ||
| حداکثر فشار بخار آب | 24 ساعت ≤2.2kpa | |
| 1 ماه 81.8kpa | ||
هوای محیط آلودگی آشکاری از دود گرد و غبار ، گازهای خورنده یا قابل احتراق ، بخار یا دود ندارد
پارامترهای فنی VS1-40.5 / E
| نه | مورد | واحد | پارامتر |
| 1 | ولتاژ محاسبه شده | KV | 40.5 |
| 2 | فرکانس رتبه بندی شده | هرتز | 50 |
| 3 | فرکانس قدرت دارای ولتاژ / 1 دقیقه مقاومت در برابر | KV | 95 |
| 4 | ضربه رعد و برق در برابر ولتاژ مقاومت می کند | KV | 185 |
| 5 | جریان نامی | آ | 630 1250 1600 2000 2500 |
| 6 | جریان قطع اتصال کوتاه | KA | 20 25 31.5 |
| 7 | دارای مقاومت در برابر جریان کوتاه مدت | KA | 20 25 31.5 |
| 8 | جریان علامت گذاری اتصال کوتاه | KA | 50 63 80 |
| 9 | مقدار پیک دارای امتیاز مقاومت در برابر جریان | KA | 50 63 80 |
| 10 | مدت زمان اتصال کوتاه | s | 4 |
| 11 | توالی عملیاتی دارای امتیاز | O-0.3s-CO-180s-CO | |
| 12 | شکستن زمان | اماس | ≤80 |
| 13 | استقامت مکانیکی | بار | 10000 |
| 14 | جریان شکسته بانک خازنی تک | آ | 400/630 |
| 15 | زمان قطع جریان جریان قطع اتصال کوتاه | بار | 30 |
| 16 | اندازه (طول * عرض * زیاد) | میلی متر | 1246 * 1700 * 905 |
| 17 | ولتاژ نامی موتور ذخیره انرژی | V | AC110 / 220 ، DC110 / 220 |
| 18 | وزن | کیلوگرم | 466 |
پارامترهای خصوصیات مکانیکی
| نه | مورد | واحد | پارامتر |
| 1 | ترخیص بین مخاطبین باز | میلی متر | 18 ± 2 |
| 2 | بیش از سکته | 3.5 ~ 4 | |
| 3 | قدرت نامی موتور ذخیره انرژی | دبلیو | 230 |
| 4 | زمان ذخیره انرژی | s | ≤15 |
| 5 | مدت زمان برگشت تماس |
اماس |
≤3 |
| 6 | غیر همزمان باز و بسته شدن 3 فاز | ≤2 | |
| 7 | شکستن زمان | 70 پوند | |
| 8 | وقت گذاشتن | ≤90 | |
| 9 | گزاف گویی ترمز شکستن | متر | ≤3 |
| 10 | سرعت متوسط شکستن | اماس | 1.7 ± 0.3 |
| 11 | سرعت ساخت متوسط | 0.3 ± 0.3 |
