جزئیات محصول:
|
| ولتاژ: | 11 کیلو ولت | جاری: | 630-2000A |
|---|---|---|---|
| فرکانس: | 50 / 60Hz | نصب شده / ODM: | استعلام از طریق ایمیل |
| برجسته: | 2000A صفحه اصلی حلقه حلقه,سوئیچ عایق گاز SF6,سوئیچ عایق گاز 11KV |
||
معرفی محصول
عمومی

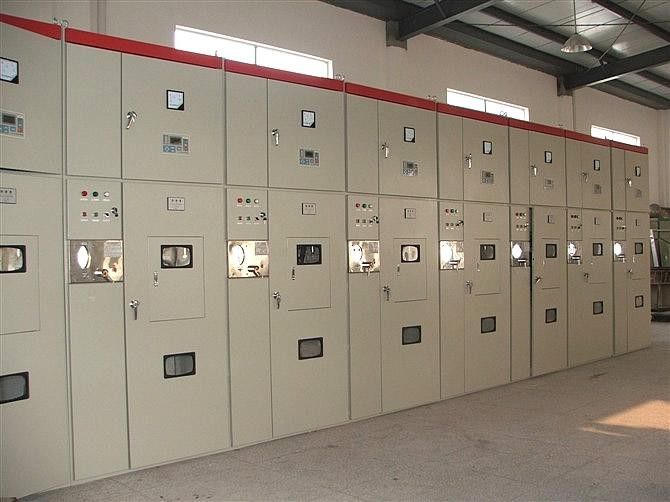

کابینت شبکه حلقه ای سری SX6 سری HXGN15 با کلید بار SF6 به عنوان کلید اصلی ، برای کل کابینت ، برای اتوماسیون توزیع برق و تابلو بسته فلزی قابل ارتقا نیز جمع و جور است.این ساختار در ساختار ساده ، عملکرد انعطاف پذیر ، بهم پیوستن قابل اعتماد و نصب راحت و غیره دارد ، که می تواند پروژه های فنی رضایت بخشی را برای موارد مختلف برنامه و کاربران فراهم کند.با استفاده از فن آوری سنسور و رله حفاظتی به روز ، به علاوه فناوری پیشرفته و پروژه مونتاژ انعطاف پذیر ، کابینت شبکه حلقه ای SF6 نوع HXGN15 می تواند به طور کامل نیاز بازار متغیر مداوم را برآورده کند.این می تواند سوئیچ قطع بار FLBS36 SF6 را به خود اختصاص دهد.همچنین با توجه به تقاضای کاربر می توان با قطع کننده مدار خلاuum سری VB4 با یک مکانیسم دائمی مغناطیسی ساخته شده توسط AREVA یا HD4 نوع قطع کننده مدار SF6 ساخته شده توسط AREVA یا HD4 نوع قطع کننده مدار SF6 ساخته شده توسط ABB یا با VS1 ما مونتاژ شود - قطع کننده مدار 12 وکیوم با مکانیزم مغناطیسی دائمی.روش های عملیاتی برای کلید اصلی درون واحد اصلی حلقه می تواند به صورت دستی یا الکتریکی باشد.و وقتی با FTU و RTU مطابقت دارد می تواند نیاز چهار کنترل را برآورده کند.
در سالهای اخیر ، کابینت شبکه حلقه SF6 بسیار سریع توسعه یافته است و هر دو فرایند تولید و قابلیت اطمینان محصول می توانند با غول های برق بین المللی برابر باشند.البته سطح ولتاژ بین 24 کیلو ولت و 40.5 هنوز با تولیدکنندگان خارجی فاصله مشخصی دارد.در حال حاضر ، تعداد انگشت شماری از تولیدکنندگان داخلی تولید توزیع نیروی توزیع قدرت SF6 در سطح 40.5 کیلوولت را دارند.بقیه C-GIS سیستم سطح اول هستند که بر اساس سیستم قدرت سطح اول با جریان زیاد و ظرفیت زیاد ساخته شده اند.)
ویژگی
1. ساختار فلزی و کاملاً محصور ، می تواند از ورود خاک و حیوانات کوچک جلوگیری کند.
2. از طریق پنجره های مشاهده در وضعیت سوئیچ پانل درب و وضعیت عمومی را می توان به وضوح مشاهده کرد.
3. دستگیره عملکرد در و سوئیچ به طور مکانیکی به هم متصل شده است تا اطمینان حاصل شود که درب نمی تواند با سوئیچ بسته باز شود و سوئیچ با درب باز بسته نشود
4. سوئیچ ها از کلیدهای خلا vac همراه با مواد عایق جامد استفاده می کنند.این فناوری سازگار با محیط زیست از استفاده SF6 به عنوان گاز عایق جلوگیری می کند.
5-قابلیت اطمینان پنج عامل پیشگیری می تواند به طور موثر از سو mal عملکرد جلوگیری کند.
تاریخ فنی
| نه | مورد | واحد | پارامتر | |||
| 1 | ولتاژ محاسبه شده | کیلوولت | 12 | 24 | 36 | |
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | |||
| 3 | جریان نامی | آ | 630 (1250 *) | |||
| 4 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | کیلوولت | 38 | 50 | 70 |
| خشک | کیلوولت | 48 | 60 | 85 | ||
| 5 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 125/150 | 170 | |
| 6 | جریان قطع اتصال کوتاه (اوج) | kA | 80 | 63 | 63 | |
| 7 | بار فعال و جریان قطع مدار نزدیک | آ | 63 | 50 | 50 | |
| 8 | جریان منتقل شده | آ | 1700 | 1200 | 1200 | |
| 9 | جریان اتصال کوتاه کوتاه (اوج) | kA | 80 | 63 | 63 | |
| 10 | جریان شارژ کابل (خطی) دارای شارژ | آ |
50 و 10 50/10 |
|||
| 11 | جریان شکستن شارژ کابل در خطای زمین | آ | 20 | 20 | 20 | |
| 12 | مقاومت در برابر جریان (اوج) | kA | 80 | 63 | 63 | |
| 13 | زمان کوتاه مقاومت در برابر جریان (2 ثانیه) | kA | 25 | 20 | 20 | |
| 14 | زندگی مکانیسم | بار | 5000 | 2000 | 2000 | |
توجه: برای قطع اتصال کوتاه و جریان پیک بر اساس ترکیب فیوز به علاوه است
