جزئیات محصول:
|
| ولتاژ: | 40.5 کیلوولت | جاری: | 630/1250/1600/2000 / 2500A |
|---|---|---|---|
| فرکانس: | 50 / 60Hz | استانداردها: | CCC ، ISO9001 ، CE ، CB ، IEC60898 |
| نصب شده / ODM: | استعلام از طریق ایمیل | کارخانه: | KNKONG |
| برجسته: | VS1-40.5T ولتاژ بالا VCB,VS1-40.5T مدار خلاac داخلی,قطع کننده مدار خلاuum ولتاژ بالا 40.5 KV |
||

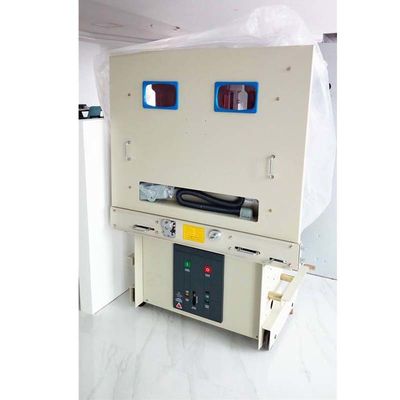

تجهیزات تجهیزات برقی مدار خلاaker ولتاژ داخلی VS1-40.5T
معرفی محصول
-40.5 (نوع مدولار) قطع کننده مدار خلاuum داخلی مناسب برای تجهیزات داخلی ولتاژ بالا با ولتاژ نامی 40.5kV و سه فاز AC 50Hz است.می تواند به عنوان شرکت های صنعتی و معدنی ، نیروگاه ها و پستهای برق به عنوان جریان بار ، جریان بیش از حد و اتصال کوتاه استفاده شود.برای استفاده فعلی ، برای کار مکرر مناسب است.
ویژگی های ساختار
1. مکانیسم عملکرد بهار مدولار قابل اطمینان: طرح مکانیسم عملکرد فنر به سبک بالا و پایین است ، که عملکرد ذخیره انرژی و انرژی ذخیره سازی الکتریکی را دارد.اندازه کوچک ، سختی کلی خوب و عملکرد
2. ساختار آستین (VS1-40.5): محفظه خاموش کردن مدار اصلی در داخل درام عایق بسته است.مواد درام عایق رزین اپوکسی است که دارای خواص مکانیکی و الکتریکی قابل اعتمادی است.با استفاده از قالب گیری پیشرفته فرآیند APG ، درام عایق نقش حمایت و اثر فاز و اثر عایق نسبی را دارد
3. ساختار قطب کپسوله شده (VS1-40.5E): مدار رسانا قطب جامد کپسول را تصویب می کند.با استفاده از قالب گیری پیشرفته فرایند APG ، قطع کننده خلا vac و سایر قطعات (برای مدار اولیه) جامد را با مواد اپوکسی قرار دهید ، ماژول مدار اصلی را ایجاد کنید.با طراحی دامن دوتایی داخلی و خارجی ، قطب دارای ویژگی هایی مانند فاصله خزش بزرگ ، مقاومت مکانیکی بالا ، دقت قسمت بالا ، قطعات کمتر ، تنظیمات ثانویه و سطح کوچک لبه دار
4. ماژول عملکرد خاموش و روشن: مکانیزم فنر طراحی مدولار ، که شامل دو ماژول کاربردی است: بستن و باز کردن ؛این ویژگی های تعمیر و نگهداری راحت ، تعویض سریع و زمان کوتاه نگهداری را دارد.پس از تعویض ماژول بسته شدن و شکستن ، هیچ مکانی برای عملکرد مکانیزم عملکرد کل قطع کننده مدار وجود ندارد ، که می تواند کار تعمیر و نگهداری را کاهش دهد
5. قابلیت تعویض و انعطاف پذیری بهتر کارت دستی ، اندازه نصب و ZN85 ، VD4 و سایر محصولات.توانایی شکستن قوی ، عمر طولانی
شرایط خدمات عادی
1. دمای محیط: -15 ℃ - + 40 ، متوسط دما بیش از 35 ℃ در 24 ساعت نیست
2. ارتفاع از سطح دریا: 1000 متر
3. رطوبت نسبی: متوسط رطوبت روز نباید بیش از 95٪ باشد.متوسط رطوبت یک ماه نباید بیش از 90٪ باشد.
4. فشار بخار اشباع: متوسط فشار روز نباید بیش از 2. 2kPa باشد ، متوسط رطوبت یک ماه نباید بیش از l.8kPa باشد.
5- شرایط محیطی: باید در مکانهایی بدون گرد و غبار ، دود ، فرسایش شیمیایی ، گاز قابل احتراق و آلودگی بخار شور نصب شود.
پارامترهای فنی VS1-40.5 / E
| نه | مورد | واحد | پارامتر |
| 1 | ولتاژ محاسبه شده | KV | 40.5 |
| 2 | فرکانس رتبه بندی شده | هرتز | 50 |
| 3 | فرکانس قدرت دارای ولتاژ / 1 دقیقه مقاومت در برابر | KV | 95 |
| 4 | ضربه رعد و برق در برابر ولتاژ مقاومت می کند | KV | 185 |
| 5 | جریان نامی | آ | 630 1250 1600 2000 2500 |
| 6 | جریان قطع اتصال کوتاه | KA | 20 25 31.5 |
| 7 | دارای مقاومت در برابر جریان کوتاه مدت | KA | 20 25 31.5 |
| 8 | جریان علامت گذاری اتصال کوتاه | KA | 50 63 80 |
| 9 | مقدار پیک دارای امتیاز مقاومت در برابر جریان | KA | 50 63 80 |
| 10 | مدت زمان اتصال کوتاه | s | 4 |
| 11 | توالی عملیاتی دارای امتیاز | O-0.3s-CO-180s-CO | |
| 12 | شکستن زمان | اماس | ≤80 |
| 13 | استقامت مکانیکی | بار | 10000 |
| 14 | جریان شکسته بانک خازنی تک | آ | 400/630 |
| 15 | زمان قطع جریان جریان قطع اتصال کوتاه | بار | 30 |
| 16 | اندازه (طول * عرض * زیاد) | میلی متر | 1246 * 1700 * 905 |
| 17 | ولتاژ نامی موتور ذخیره انرژی | V | AC110 / 220 ، DC110 / 220 |
| 18 | وزن | کیلوگرم | 466 |
پارامترهای خصوصیات مکانیکی
| نه | مورد | واحد | پارامتر |
| 1 | ترخیص بین مخاطبین باز | میلی متر | 18 ± 2 |
| 2 | بیش از سکته | 3.5 ~ 4 | |
| 3 | قدرت نامی موتور ذخیره انرژی | دبلیو | 230 |
| 4 | زمان ذخیره انرژی | s | ≤15 |
| 5 | مدت زمان برگشت تماس |
اماس |
≤3 |
| 6 | غیر همزمان باز و بسته شدن 3 فاز | ≤2 | |
| 7 | شکستن زمان | 70 پوند | |
| 8 | وقت گذاشتن | ≤90 | |
| 9 | گزاف گویی ترمز شکستن | متر | ≤3 |
| 10 | سرعت متوسط شکستن | اماس | 1.7 ± 0.3 |
| 11 | سرعت ساخت متوسط | 0.3 ± 0.3 |
