جزئیات محصول:
|
| vlotage: | 12-24 کیلوولت | فرکانس: | 50 / 60Hz |
|---|---|---|---|
| جاری: | 630-2500 الف | استانداردها: | CCC ، ISO9001 ، CE ، CB ، IEC60898 |
| نصب شده / ODM: | در دسترس | کارخانه: | KNKONG |
| برجسته: | قطع کننده مدار 1250A VCB,قطع کننده مدار 630A VCB,قطع کننده مدار خلاuum تابلو |
||
معرفی محصول

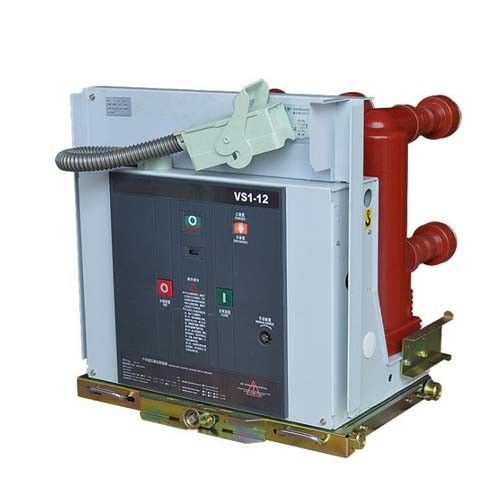

در مقابل1-12 630A 1250آقطع کننده مدار خلاuum یک تابلو برق داخلی با سه فاز ولتاژ نامی 12 کیلوولت است ، کنترل و حفاظت برای شرکت های صنعتی و معدنی ، نیروگاه ها و پستهای برق ، تاسیسات الکتریکی و برای کارکرد مکرر با استفاده از مکانیزم عملکرد VET و یکپارچه قطع کننده مدار می توان استفاده کرد به عنوان یک واحد نصب ثابت همچنین می توان با مکانیزم پیشبرد ویژه مجهز ، ترکیب واحد چرخ دستی استفاده می شود برخی از مدار اصلی می تواند از کل مهر و موم جامد با قابلیت اطمینان بالا ، بدون تعمیر و نگهداری ، به منظور دستیابی به قطع کننده های مدار کوچکتر ، می تواند استفاده شود مجهز به KYN28A 12 و کابینت سوئیچ کارت دستی دیگر.در خانه می توان از آن با تابلو ثابت XGN نیز استفاده کرد.
ویژگی های ساختاری
1. این سری از VCB برای طراحی یکپارچه برای مکانیزم عملکرد و بدنه VCB با آرایش مناسب ، زیبا و جمع و جور استفاده می شود.
2. این سری از خانه عایق عمودی VCB سازگار در برابر ضربه به دلیل آب و هوای مختلف ، می تواند به طور موثری از VIS در برابر آسیب عوامل خارجی جلوگیری کند.
3. دو واحد نصب مختلف از نوع ثابت و قابل برداشت می توانند نیازهای مختلف تابلو برق مختلف را برآورده کنند.
شرایط خدمات عادی
|
ارتفاع |
1000 متر |
|
|
دمای محیط |
حداکثر |
+ 40 |
|
حداقل |
-15 |
|
|
رطوبت محیط: |
24 ساعت ≤95 |
|
|
1 ماه ≤90 |
||
|
حداکثر فشار بخار آب |
24 ساعت ≤2.2kpa |
|
|
1 ماه 81.8kpa |
||
تابش خورشید بسیار ناچیز است.ارتعاش از بیرون تابلو برق و دنده های کنترل بسیار ناچیز است.هوای محیط آلودگی آشکاری از دود گرد و غبار ، گازهای خورنده یا قابل احتراق ، بخار ، یا دود ندارد.
VS1 پارامترهای فنی
|
نه |
مورد |
واحد |
پارامتر |
||||||
|
1 |
ولتاژ محاسبه شده |
KV |
24/12 |
||||||
|
2 |
فرکانس رتبه بندی شده |
هرتز |
50 |
||||||
|
3 |
سطح عایق بندی |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ (rms) |
KV |
42 (فاز به فاز ، فاز به زمین) |
|||||
|
مقاومت در برابر فشار ولتاژ (اوج) |
75 (فاز به فاز ، فاز به زمین) |
||||||||
|
4 |
جریان نامی |
آ |
630 |
630 |
1250 |
1600 |
|||
|
1250 |
1250 |
1600 |
2000 |
||||||
|
2000 |
2500 |
||||||||
|
2500 |
3150 |
||||||||
|
4000 |
|||||||||
|
5 |
جریان قطع اتصال کوتاه |
KA |
20 |
25 |
31.5 |
40 |
|||
|
6 |
دارای مقاومت در برابر جریان کوتاه مدت |
20 |
25 |
31.5 |
40 |
||||
|
7 |
جریان علامت گذاری اتصال کوتاه |
50 |
63 |
80 |
100 |
||||
|
8 |
اوج دارای مقاومت در برابر جریان |
50 |
63 |
80 |
100 |
||||
|
9 |
|||||||||
