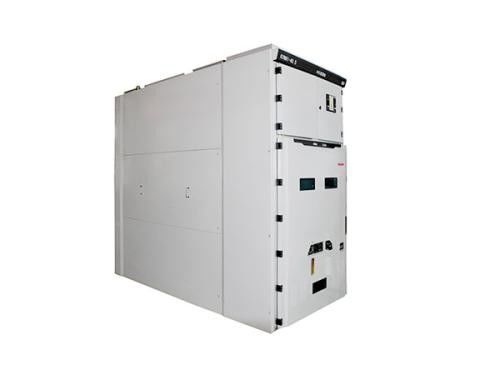

جزئیات محصول:
|
| ولتاژ محاسبه شده: | 40.5kV | دارای امتیاز فعلی: | 1600A |
|---|---|---|---|
| فرکانس: | 50 / 60Hz | ظرفیت شکستن: | 40.5kV |
| کارخانه: | KNKONG | نصب شده / ODM: | استعلام از طریق ایمیل |
| برجسته: | تابلو برق عمومی 1600A,تابلو برق برقی ISO GB,تابلو برق 3 فاز 40.5KV |
||
معرفی محصول
داده های تکنیکی
| موارد | واحد | داده ها | |
| ولتاژ | KV | 40.5 | |
| فرکانس | هرتز | 50 | |
| جاری | آ | 1250،1600،2000 | |
| جریان قطع اتصال کوتاه | KA | 25،31.5 | |
| ساخت جریان (اوج) | KA | 63،80 | |
| جریان ثبات حرارتی 4s | KA | 25،31.5 | |
| جریان پویا (اوج) | KA | 63،80 | |
| سطح عایق | ولتاژ مقاومت در برابر فرکانس 1 دقیقه (rms) | KV | 95 |
| مقاومت در برابر ضربه در برابر ولتاژ (اوج) | KV | 185 | |
| ولتاژ فرکانس قدرت 1 دقیقه در سراسر شکاف باز (rms) | KV | 118 | |
| ضربه رعد و برق مقاومت در برابر ولتاژ از طریق شکاف باز (قله) | KV | 215 | |
| کلاس محافظت از محفظه |
محفظه IP4X ، بین محفظه های IP2X |
||
| ابعاد محفظه (عرض * عمق * ارتفاع) | میلی متر | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| نوع قطع کننده مدار | VCB: ZN85-40.5 قطع کننده مدار SF6 |
||
* توجه: لوازم جانبی سفارش باید SLD (نمودار یک خطی) توسط مشتری ارائه دهد
مشخصات اجزای اصلی:
VS1-40.5 Breaker Vacuum Circuit Breaker
ولتاژ امتیاز: 40.5 کیلوولت
جریان رتبه بندی: 630 1250 1600 2000 2500A
امتیاز قطع جریان اتصال کوتاه: 20 25 31.5KA
عمر مکانیکی: کمتر از 20000 بار
VS1-40.5 داده های فنی
| موارد | واحد | تاریخ |
| ولتاژ |
KV |
40.5 |
| فرکانس قدرت کوتاه مدت ولتاژ مقاومت (1 دقیقه) | 95 | |
| مقاومت در برابر ضربه در برابر ولتاژ (اوج) | 185 | |
| فرکانس | هرتز | 50/60 |
| جاری | آ | 1250 1600 2000 2500 4000 |
| جریان ترک اتصال کوتاه | KA | 25 31.5 |
| مقاومت در برابر جریان کوتاه مدت | 25 31.5 | |
| مدت زمان کوتاه مداوم | s | 4 |
| اوج مقاومت در برابر جریان | KA | 63 80 |
| جریان بسته شدن اتصال کوتاه | 63 80 | |
| جریان خروجی بانک خازن تک / پشت به پشت | آ | 630/400 |
| زمان باز شدن (ولتاژ نامی) | اماس | 35 ~ 60 |
| زمان بسته شدن (ولتاژ نامی) | 50 ~ 100 | |
| زندگی ماشینی | بار | 20000 |
| زمانهای استراحت برای جریان کوتاه ترک نامی | s | 20 |
| ولتاژ کار | V | AC110 / 220 DC110 / 220 |
| جریان موتور ذخیره نیرو | دبلیو | 230 |
| سرعت متوسط باز شدن | اماس | 1.6 ~ 2.0 |
| سرعت متوسط بسته شدن | 0.5 ~ 0.8 | |
| روش عمل |
باز-0.3 ثانیه-بسته شدن افتتاحیه-180s-دهانه بسته شدن |
تابلو برق Knkong Electric 33KV طی 10 سال گذشته به بازارهای بین المللی خدمت کرده است.
