جزئیات محصول:
|
| ولتاژ امتیاز: | 12KV | جریان رتبه بندی: | 630A |
|---|---|---|---|
| فرکانس رتبه بندی: | 50 / 60Hz | استانداردها: | GB ISO IEC |
| نصب شده / ODM: | استعلام از طریق ایمیل | کارخانه: | KNKONG |
| برجسته: | تابلو برق عایق 12KV 630A,واحد اصلی حلقه RMU,واحد اصلی حلقه خاموش کننده قوس |
||

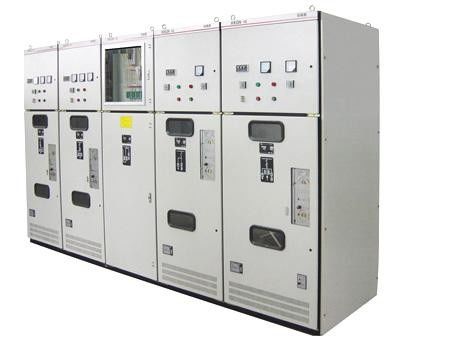

واحد اصلی حلقه ولتاژ متوسط ولتاژ متوسط GB ISO 36KV
معرفی محصول
عمومی
این تابلو برق RMU با استفاده از SF6 به عنوان یک ماده خاموش کننده قوس با دو تماس تمیز باز ، 3 موقعیت کار و تماس چرخشی که در پوسته رزین اپوکسی از یک سازه تقویت شده قرار می گیرد.هر جعبه گاز باید قبل از پر شدن با 0.045Mpa SF6 از تشخیص نشت هلیوم عبور کند (برای اطمینان از نصب عمودی یا افقی هر گونه نشتی را بررسی کنید).نصب کلاسیک "افقی" است ، یعنی پارتیشن های فولادی را بین محفظه کابل و محفظه شینه نصب کنید.این امر باعث می شود فاصله بین شینه و اتصال کابل سخت ترین الزامات ایمنی باشد.
استاندارد
داده های تکنیکی
| نه | مورد | واحد | پارامتر | |||
| 1 | ولتاژ محاسبه شده | کیلوولت | 12 | 24 | 36 | |
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | |||
| 3 | جریان نامی | آ | 630 (1250 *) | |||
| 4 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | کیلوولت | 38 | 50 | 70 |
| خشک | کیلوولت | 48 | 60 | 85 | ||
| 5 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 125/150 | 170 | |
| 6 | جریان قطع اتصال کوتاه (اوج) | kA | 80 | 63 | 63 | |
| 7 | بار فعال و جریان قطع مدار نزدیک | آ | 63 | 50 | 50 | |
| 8 | جریان منتقل شده | آ | 1700 | 1200 | 1200 | |
| 9 | مدار اتصال کوتاه دارای جریان (اوج) | kA | 80 | 63 | 63 | |
| 10 | کابل (خطی) دارای شارژ جریان شارژ | آ |
50 و 10 50/10 |
|||
| 11 | جریان شکسته شدن شارژ کابل در خطای زمین | آ | 20 | 20 | 20 | |
| 12 | مقاومت در برابر جریان (اوج) | kA | 80 | 63 | 63 | |
| 13 | مقاومت در برابر جریان کوتاه مدت (2 ثانیه) | kA | 25 | 20 | 20 | |
| 14 | زندگی مکانیسم | بار | 5000 | 2000 | 2000 | |
توجه: برای قطع اتصال کوتاه و جریان پیک بر اساس ترکیب فیوز به علاوه است
