| ولتاژ امتیاز: | 12KV | جریان رتبه بندی: | 630-1250A |
|---|---|---|---|
| فرکانس رتبه بندی: | 50 / 60Hz | استانداردها: | GB ISO IEC |
| نصب شده / ODM: | لطفا نقاشی های CDA خود را | اصلی: | چین |
| برجسته: | تابلو RMU عایق گاز,تابلو SF6 GIS HXGN15-12 RMU,تابلو RMU 12KV |
||
واحد اصلی حلقه ولتاژ متوسط ولتاژ متوسط GB ISO 36KV

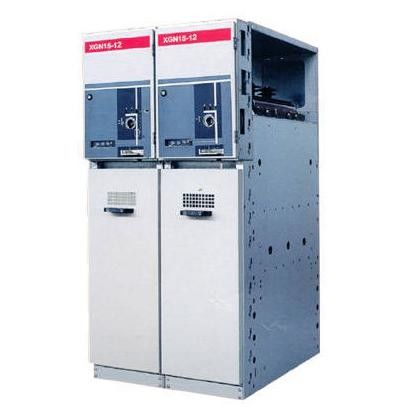

SF6 RMU HXGN15 سری 12KV GIS GB ISO IEC
معرفی محصول
عمومی
این نوع تابلو برق RMU با استفاده از SF6 به عنوان یک ماده خاموش کننده قوس با تماس های دوتایی باز ، 3 کنتاکت در حالت کار و چرخش که در پوسته رزین اپوکسی یک سازه تقویت شده قرار می گیرند.هر مخزن گاز باید قبل از پر شدن با 0.045Mpa SF6 از تشخیص نشت هلیوم عبور کند (برای اطمینان از نصب عمودی یا افقی ، هر گونه نشت را بررسی کنید).
محیط خدمات
داده های تکنیکی
| نه | مورد | واحد | پارامتر | |||
| 1 | ولتاژ محاسبه شده | کیلوولت | 12 | 24 | 36 | |
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | |||
| 3 | جریان نامی | آ | 630 (1250 *) | |||
| 4 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | کیلوولت | 38 | 50 | 70 |
| خشک | کیلوولت | 48 | 60 | 85 | ||
| 5 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 125/150 | 170 | |
| 6 | جریان قطع اتصال کوتاه (اوج) | kA | 80 | 63 | 63 | |
| 7 | بار فعال و جریان قطع مدار نزدیک | آ | 63 | 50 | 50 | |
| 8 | جریان منتقل شده | آ | 1700 | 1200 | 1200 | |
| 9 | مدار اتصال کوتاه دارای جریان (اوج) | kA | 80 | 63 | 63 | |
| 10 | کابل (خطی) دارای شارژ جریان شارژ | آ |
50 و 10 50/10 |
|||
| 11 | جریان شکسته شدن شارژ کابل در خطای زمین | آ | 20 | 20 | 20 | |
| 12 | مقاومت در برابر جریان (اوج) | kA | 80 | 63 | 63 | |
| 13 | مقاومت در برابر جریان کوتاه مدت (2 ثانیه) | kA | 25 | 20 | 20 | |
| 14 | زندگی مکانیسم | بار | 5000 | 2000 | 2000 | |
توجه: برای قطع اتصال کوتاه و جریان پیک بر اساس ترکیب فیوز به علاوه است
اجزای اختیاری:
عامل الکتریکی-AC 220 / 110V ؛DC 24/48/110 / 220V
تماس کمکی 5 NO 5 NC
مجموعه کامل فیوز
رابط ارتباطی FTU
