| ولتاژ امتیاز: | 36 کیلو ولت | جریان رتبه بندی: | حداکثر 1250A |
|---|---|---|---|
| فرکانس رتبه بندی: | 50 / 60Hz | استانداردها: | GB ISO IEC |
| نصب شده / ODM: | لطفا نقاشی های CDA خود را | تایپ کنید: | کاملا عایق بندی شده |
| برجسته: | تابلو 1250A SF6 GIS,تابلو 36KV SF6 GIS,تابلو کاملاً عایق SF6 GIS |
||

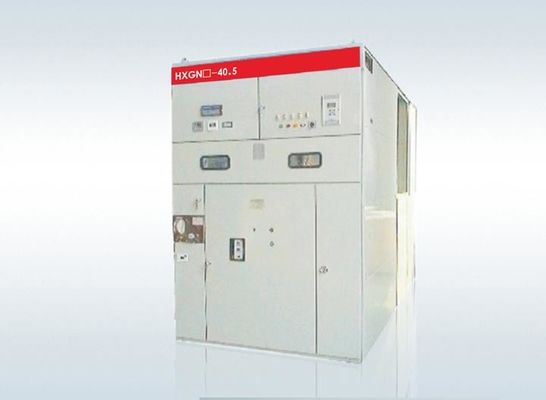

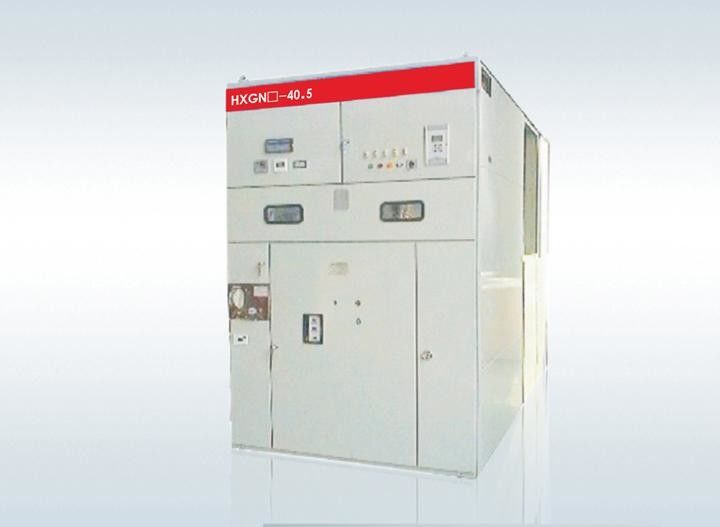

HXGN-40.5kv SF6 RMU GIS GB ISO IEC Max 1250A کاملا عایق بندی شده
واحد اصلی حلقه ولتاژ متوسط تابلو برق کاملا عایق بندی شده GB ISO 36KV
معرفی محصول
عمومی
محیط خدمات
داده های تکنیکی
| نه | مورد | واحد | پارامتر | |||
| 1 | ولتاژ محاسبه شده | کیلوولت | 12 | 24 | 36 | |
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | |||
| 3 | جریان نامی | آ | 630 (1250 *) | |||
| 4 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | کیلوولت | 38 | 50 | 70 |
| خشک | کیلوولت | 48 | 60 | 85 | ||
| 5 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 125/150 | 170 | |
| 6 | جریان قطع اتصال کوتاه (اوج) | kA | 80 | 63 | 63 | |
| 7 | بار فعال و جریان قطع مدار نزدیک | آ | 63 | 50 | 50 | |
| 8 | جریان منتقل شده | آ | 1700 | 1200 | 1200 | |
| 9 | مدار اتصال کوتاه دارای جریان (اوج) | kA | 80 | 63 | 63 | |
| 10 | کابل (خطی) دارای شارژ جریان شارژ | آ |
50 و 10 50/10 |
|||
| 11 | جریان شکسته شدن شارژ کابل در خطای زمین | آ | 20 | 20 | 20 | |
| 12 | مقاومت در برابر جریان (اوج) | kA | 80 | 63 | 63 | |
| 13 | مقاومت در برابر جریان کوتاه مدت (2 ثانیه) | kA | 25 | 20 | 20 | |
| 14 | زندگی مکانیسم | بار | 5000 | 2000 | 2000 | |
توجه: برای قطع اتصال کوتاه و جریان پیک بر اساس ترکیب فیوز به علاوه است
