جزئیات محصول:
|
| ولتاژ محاسبه شده: | 12KV | دارای امتیاز فعلی: | 630-1250A |
|---|---|---|---|
| فرکانس رتبه بندی شده: | 50 / 60Hz | تایپ کنید: | واحد سوئیچ بار |
| نصب شده / ODM: | لطفا نقاشی های CDA خود را به اشتراک بگذارید | اصلی: | چین |
| برجسته: | تابلو عایق گاز سوئیچ بار,تابلو عایق گاز 12KV RMU,تابلو عایق گاز SF6 |
||

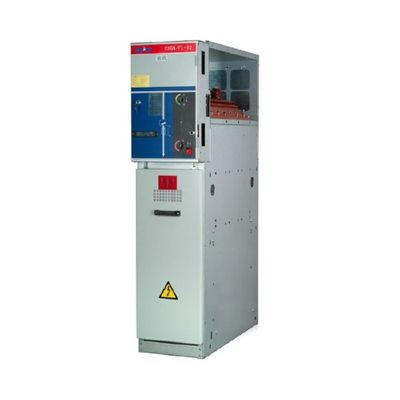

SF6 RMU HXGN15 ماژول سوئیچ بار 12KV GIS GB ISO IEC
معرفی محصول
عمومی
به کلید بار کابینت منبع تغذیه به طور کلی C ماژول گفته می شود که به طور کلی در کابینت های سه فاز پنج سیم ولتاژ بالا استفاده می شود.
واحد سوئیچ بار که به آن C واحد گفته می شود شامل میله بار ، سه ایستگاه سوئیچ بار / زمین ، سه ایستگاه مکانیزم عملکرد تک فنر ، دو سوئیچ بار و زمین مستقل ، سوراخ عملکرد سوئیچ ، سوئیچ بار و نشانگر موقعیت زمین ، نشانگر ولتاژ کوره از پوشش و غیره
محیط خدمات
داده های تکنیکی
| نه | مورد | واحد | پارامتر | |||
| 1 | ولتاژ محاسبه شده | کیلوولت | 12 | 24 | 36 | |
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | |||
| 3 | جریان نامی | آ | 630 (1250 *) | |||
| 4 |
1 دقیقه فرکانس قدرت ولتاژ قابل تحمل |
مرطوب | کیلوولت | 38 | 50 | 70 |
| خشک | کیلوولت | 48 | 60 | 85 | ||
| 5 | ضربه صاعقه در برابر ولتاژ مقاومت می کند | کیلوولت | 75 | 125/150 | 170 | |
| 6 | جریان قطع اتصال کوتاه (اوج) | kA | 80 | 63 | 63 | |
| 7 | بار فعال و جریان قطع مدار نزدیک | آ | 63 | 50 | 50 | |
| 8 | جریان منتقل شده | آ | 1700 | 1200 | 1200 | |
| 9 | مدار اتصال کوتاه دارای جریان (اوج) | kA | 80 | 63 | 63 | |
| 10 | کابل (خطی) دارای شارژ جریان شارژ | آ |
50 و 10 50/10 |
|||
| 11 | جریان شکسته شدن شارژ کابل در خطای زمین | آ | 20 | 20 | 20 | |
| 12 | مقاومت در برابر جریان (اوج) | kA | 80 | 63 | 63 | |
| 13 | مقاومت در برابر جریان کوتاه مدت (2 ثانیه) | kA | 25 | 20 | 20 | |
| 14 | زندگی مکانیسم | بار | 5000 | 2000 | 2000 | |
توجه: برای قطع اتصال کوتاه و جریان پیک بر اساس ترکیب فیوز به علاوه است
اجزای اختیاری:
عامل الکتریکی-AC 220 / 110V ؛DC 24/48/110 / 220V
تماس کمکی 5 NO 5 NC
مجموعه کامل فیوز
رابط ارتباطی FTU
