جزئیات محصول:
|
| ولتاژ: | 12KV | جاری: | 630A |
|---|---|---|---|
| شکستن جریان: | 25kA | تایپ کنید: | قابل کشیدن |
| استاندارد: | GB ، ISO ، IEC | کارخانه: | KNKONG |
| برجسته: | Vacuum VCB Circuit Breaker,12KV 630A VCB Circuit Breaker,Vacuum Circuit Breaker |
||

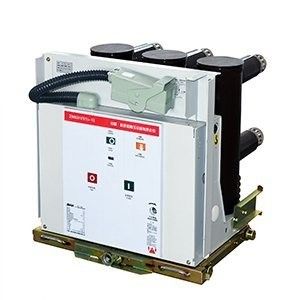

12KV 630A Vacuum Circuit Breaker VCB VS1 series
ولتاژ: 12 کیلوولت
جریان: 630A
جریان شکسته: 25KA
نوع: قابل برداشت
بررسی اجمالی محصولات
قطب تعبیه شده سری VS1.قطع کننده های مدار خلاuum برای تابلوهای برق داخلی 12 کیلو ولت ، سه فاز AC 50 هرتز قابل استفاده هستند و می توانند به عنوان واحدهای حفاظتی و کنترلی برای تجهیزات پست الکترونیکی ترانسفورماتور صنعتی و معدنی عمل کنند.قطع کننده های مدار VS1 با طراحی مدولار و فریم مستقل برای مکانیسم های عملکرد فنر خود ، می توانند با کلیدهای میان رده و ثابت KYN28-12 (24) کار کنند.این قطع کننده های مدار هم تحت نصب و هم مونتاژ ثابت با کامیون به عنوان واحد کارت دستی قرار دارند
قطع کننده مدار سری VS1 از پایداری بالا و قابلیت اطمینان بالایی برخوردار است
از نظر مکانیزم ، به قطع کننده های مدار خلاuum سری VS1 به قطعات انتقال ، بهینه سازی ویژه داده می شود.مکانیزم های فنر مدولار از مزایایی چون تعمیر و نگهداری راحت ، تعمیر و نگهداری کوتاه مدت در خاموش بودن ، قابلیت انعطاف پذیری زیاد قطعات و سازگاری بهتر با قطع کننده های خلا برخوردار هستند که پارامترهای فنی را بسیار بهبود می بخشد و عملکرد بسیار عالی تری را ارائه می دهد.
شرایط خدمات عادی
| ارتفاع | 1000 متر | |
| دمای محیط | حداکثر | + 40 |
| حداقل | -15 | |
|
رطوبت محیط: حداکثر رطوبت متوسط |
24 ساعت ≤95 | |
| 1 ماه ≤90 | ||
| حداکثر فشار بخار آب | 24 ساعت ≤2.2kpa | |
| 1 ماه ≤1.8kpa | ||
پارامترهای فنی
| نه | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق دارای امتیاز |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ (rm s) |
KV |
42 (فاز به فاز ، فاز به زمین) 48 (در طول فاصله منزوی) |
|||||
| مقاومت در برابر فشار ولتاژ (اوج) |
75 (فاز به فاز ، فاز به زمین) 85 (در طول فاصله منزوی) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطع اتصال کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای مقاومت در برابر جریان کوتاه مدت | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه | 50 | 63 | 80 | 100 | ||||
| 8 | پیک دارای رتبه مقاومت در برابر جریان | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان اتصال کوتاه | s | 4 | ||||||
| 10 | توالی عملیاتی دارای امتیاز | O-0.3sO / C-180s-O / C | |||||||
| 11 | زمان شکست جریان نامی اتصال کوتاه | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | اوپس | 20000 | ||||||
| 13 | جریان شکسته بانک خازنی تک |
آ |
630 | ||||||
| 14 | جریان شکسته شدن خازن پشت به پشت بانک | 400 | |||||||
| 15 | جریان شکستن خطای دو زمین | 27.4 | |||||||
| 16 | حداکثر فرسایش تماسی مجاز |
میلی متر |
3 | ||||||
| 17 | ترخیص بین مخاطبین باز | 10 ± 1 | |||||||
| 18 | بیش از سکته | 3.5 ± 0.5 | |||||||
| 19 | غیر همزمان باز و بسته شدن 3 فاز |
اماس
|
≤2 | ||||||
| 20 | مدت زمان برگشت تماس | ≤2 | |||||||
| 21 | سرعت متوسط شکستن (شکستن فوری 6 میلی متر) |
اماس
|
0.2 ± 1.1 | ||||||
| 22 | سرعت ساخت متوسط | 0.8 ± 0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
100 ≤ | ||||||
| 24 | شکستن زمان | ≤50 | |||||||
|
25 |
مقاومت هر مدار اصلی فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | 35 پوند | ||||||||
| 002500A | 25 ≤ | ||||||||
| 26 | با دامنه شکستن تماس تماس بگیرید | میلی متر | ≤2 | ||||||
|
27 |
ولتاژ عملیاتی | ولتاژ کارکردی (V) AC / DC |
V |
24 * | 110 | 220 | |||
| دامنه ولتاژ عملکرد طبیعی | باز شدن: 65 -1 - 120 voltage ولتاژ نامی ، در صورت ولتاژ کمتر از 30 ولتاژ نامی ، عملیات باز کردن مجاز نیست | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | زمان ذخیره انرژی | S | ≤15 | ||||||
