جزئیات محصول:
|
| ولتاژ: | 12KV | جاری: | 1250A |
|---|---|---|---|
| شکستن جریان: | 25kA | تایپ کنید: | قابل کشیدن |
| اصلی: | چین | کارخانه: | KNKONG |
| برجسته: | VS1 Series Vacuum Circuit Breaker,Embedded Pole Vacuum Circuit Breaker,Modular VCB Vacuum Circuit Breaker |
||

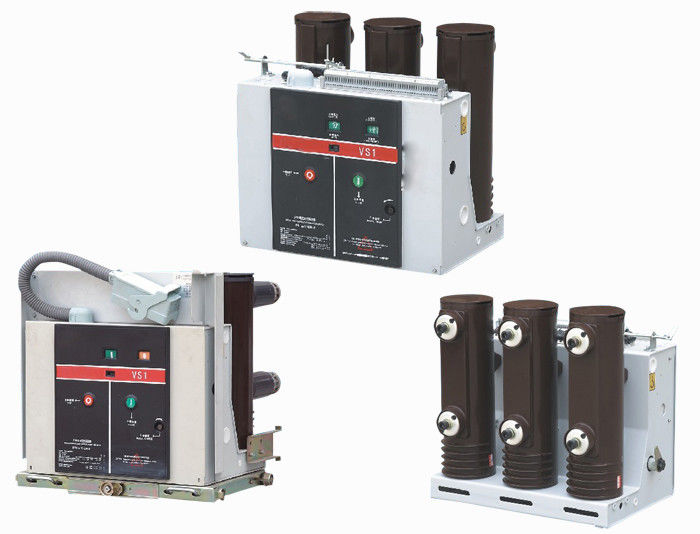

قطع کننده مدار خلاac VCB 12KV 1250A VS1
ولتاژ: 12 کیلوولت
جریان: 1250A
جریان شکسته: 25KA
نوع: قابل برداشت
بررسی اجمالی محصولات
قطب تعبیه شده سری VS1.قطع کننده های مدار خلاuum برای تابلوهای برق داخلی 12 کیلو ولت ، سه فاز AC 50 هرتز قابل استفاده هستند و می توانند به عنوان واحدهای حفاظتی و کنترلی برای تجهیزات پست الکترونیکی ترانسفورماتور صنعتی و معدنی عمل کنند.قطع کننده های مدار VS1 با طراحی مدولار و فریم مستقل برای مکانیسم های عملکرد فنر خود ، می توانند با کلیدهای میان رده و ثابت KYN28-12 (24) کار کنند.این قطع کننده های مدار هم تحت نصب و هم مونتاژ ثابت با کامیون به عنوان واحد کارت دستی قرار دارند
استانداردهای قابل اجرا
1EC62271-100 تابلو برق و دنده کنترل فشار بالا - قسمت 100: قطع کننده مدار جریان متناوب
مدار ثانویه
قطع کننده های مدار خلاuum سری VS1 برای صفحه های مدار کنترل ثانویه خود از طراحی مدولار استفاده می کنند.اتصال الكتريكي مكانيسم ها از شاخه هاي خودكاربندي درجه بالا استفاده مي كند كه هم جايگزيني را تسهيل مي كند و هم ارتباط برقي مطمئن را تضمين مي كند
پارامترهای فنی
| نه | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق دارای امتیاز |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ (rm s) |
KV |
42 (فاز به فاز ، فاز به زمین) 48 (در طول فاصله منزوی) |
|||||
| مقاومت در برابر فشار ولتاژ (اوج) |
75 (فاز به فاز ، فاز به زمین) 85 (در طول فاصله منزوی) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطع اتصال کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای مقاومت در برابر جریان کوتاه مدت | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه | 50 | 63 | 80 | 100 | ||||
| 8 | پیک دارای رتبه مقاومت در برابر جریان | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان اتصال کوتاه | s | 4 | ||||||
| 10 | توالی عملیاتی دارای امتیاز | O-0.3sO / C-180s-O / C | |||||||
| 11 | زمان شکست جریان نامی اتصال کوتاه | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | اوپس | 20000 | ||||||
| 13 | جریان شکسته بانک خازنی تک |
آ |
630 | ||||||
| 14 | جریان شکسته شدن خازن پشت به پشت بانک | 400 | |||||||
| 15 | جریان شکستن خطای دو زمین | 27.4 | |||||||
| 16 | حداکثر فرسایش تماسی مجاز |
میلی متر |
3 | ||||||
| 17 | ترخیص بین مخاطبین باز | 10 ± 1 | |||||||
| 18 | بیش از سکته | 3.5 ± 0.5 | |||||||
| 19 | غیر همزمان باز و بسته شدن 3 فاز |
اماس
|
≤2 | ||||||
| 20 | مدت زمان برگشت تماس | ≤2 | |||||||
| 21 | سرعت متوسط شکستن (شکستن فوری 6 میلی متر) |
اماس
|
0.2 ± 1.1 | ||||||
| 22 | سرعت ساخت متوسط | 0.8 ± 0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
100 ≤ | ||||||
| 24 | شکستن زمان | ≤50 | |||||||
|
25 |
مقاومت هر مدار اصلی فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | 35 پوند | ||||||||
| 002500A | 25 ≤ | ||||||||
| 26 | با دامنه شکستن تماس تماس بگیرید | میلی متر | ≤2 | ||||||
|
27 |
ولتاژ عملیاتی | ولتاژ کارکردی (V) AC / DC |
V |
24 * | 110 | 220 | |||
| دامنه ولتاژ عملکرد طبیعی | باز شدن: 65 -1 - 120 voltage ولتاژ نامی ، در صورت ولتاژ کمتر از 30 ولتاژ نامی ، عملیات باز کردن مجاز نیست | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | زمان ذخیره انرژی | S | ≤15 | ||||||
