جزئیات محصول:
|
| ولتاژ: | 12KV | جاری: | 2000A |
|---|---|---|---|
| شکستن جریان: | 25kA | تایپ کنید: | قابل کشیدن |
| اصلی: | چین | کارخانه: | KNKONG |
| برجسته: | VCB Circuit Breaker 2000A,Embedded Pole VCB Circuit Breaker,25KA Breaking VCB Circuit Breaker |
||

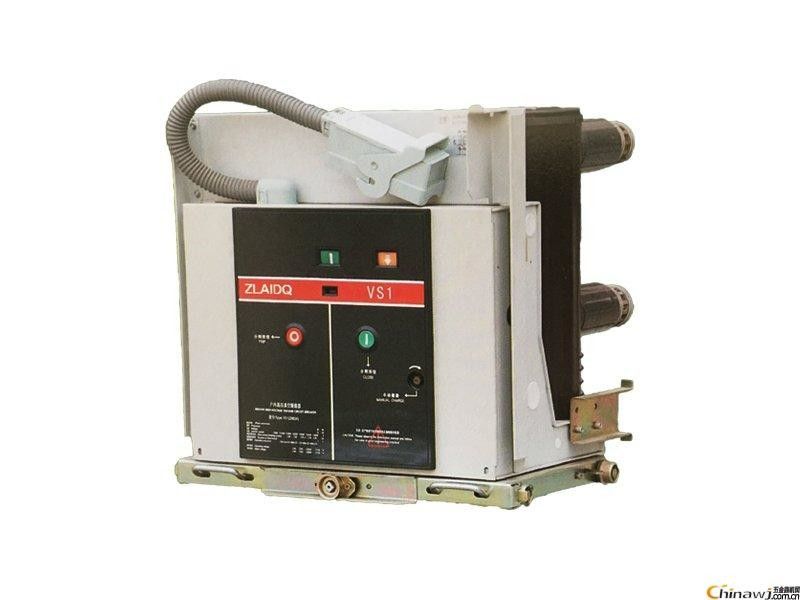

VS1-12 VCB Vacuum Circuit Breaker 12KV 2000A
ولتاژ: 12 کیلوولت
جریان: 2000A
جریان شکستن: 20KA
نوع: قابل برداشت
بررسی اجمالی محصولات
قطب تعبیه شده سری VS1.قطع کننده های مدار خلاuum برای تابلوهای برق داخلی 12 کیلو ولت ، سه فاز AC 50 هرتز قابل استفاده هستند و می توانند به عنوان واحدهای حفاظتی و کنترلی برای تجهیزات پست الکترونیکی ترانسفورماتور صنعتی و معدنی عمل کنند.قطع کننده های مدار VS1 با طراحی مدولار و فریم مستقل برای مکانیسم های عملکرد فنر خود ، می توانند با کلیدهای میان رده و ثابت KYN28-12 (24) کار کنند.این قطع کننده های مدار هم تحت نصب و هم مونتاژ ثابت با کامیون به عنوان واحد کارت دستی قرار دارند
شرایط خدمات ویژه
شرایط کار ویژه توسط سازنده توافق می شود و کاربری با تولید کننده باید در مورد هر یک از شرایط خاص عملکرد قبلی مشاوره شود:
ارتفاع سایت بیش از 1000 متر
- اجازه دهید قدرت دی الکتریک هوا کاهش یابد
- یا قطع کننده مدار نوع فلات باید سفارش داده شود که باید مطابقت داشته باشد
الزامات مربوطه به عایق.
افزایش دمای محیط
- ظرفیت حمل جریان کاهش می یابد
- تهویه اضافی برای اتلاف گرما فراهم کنید
با توجه به بخش 2.2 در IEC 62271-1 ، با تولید کننده باید سایر نکات را بررسی کرد
پارامترهای فنی
| نه | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق دارای امتیاز |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ (rm s) |
KV |
42 (فاز به فاز ، فاز به زمین) 48 (در طول فاصله منزوی) |
|||||
| مقاومت در برابر فشار ولتاژ (اوج) |
75 (فاز به فاز ، فاز به زمین) 85 (در طول فاصله منزوی) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطع اتصال کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای مقاومت در برابر جریان کوتاه مدت | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه | 50 | 63 | 80 | 100 | ||||
| 8 | پیک دارای رتبه مقاومت در برابر جریان | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان اتصال کوتاه | s | 4 | ||||||
| 10 | توالی عملیاتی دارای امتیاز | O-0.3sO / C-180s-O / C | |||||||
| 11 | زمان شکست جریان نامی اتصال کوتاه | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | اوپس | 20000 | ||||||
| 13 | جریان شکسته بانک خازنی تک |
آ |
630 | ||||||
| 14 | جریان شکسته شدن خازن پشت به پشت بانک | 400 | |||||||
| 15 | جریان شکستن خطای دو زمین | 27.4 | |||||||
| 16 | حداکثر فرسایش تماسی مجاز |
میلی متر |
3 | ||||||
| 17 | ترخیص بین مخاطبین باز | 10 ± 1 | |||||||
| 18 | بیش از سکته | 3.5 ± 0.5 | |||||||
| 19 | غیر همزمان باز و بسته شدن 3 فاز |
اماس
|
≤2 | ||||||
| 20 | مدت زمان برگشت تماس | ≤2 | |||||||
| 21 | سرعت متوسط شکستن (شکستن فوری 6 میلی متر) |
اماس
|
0.2 ± 1.1 | ||||||
| 22 | سرعت ساخت متوسط | 0.8 ± 0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
100 ≤ | ||||||
| 24 | شکستن زمان | ≤50 | |||||||
|
25 |
مقاومت هر مدار اصلی فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | 35 پوند | ||||||||
| 002500A | 25 ≤ | ||||||||
| 26 | با دامنه شکستن تماس تماس بگیرید | میلی متر | ≤2 | ||||||
|
27 |
ولتاژ عملیاتی | ولتاژ کارکردی (V) AC / DC |
V |
24 * | 110 | 220 | |||
| دامنه ولتاژ عملکرد طبیعی | باز شدن: 65 -1 - 120 voltage ولتاژ نامی ، در صورت ولتاژ کمتر از 30 ولتاژ نامی ، عملیات باز کردن مجاز نیست | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | زمان ذخیره انرژی | S | ≤15 | ||||||
ایمنی عملیات
با استفاده از حفاظت قفل ضد سوeration استفاده ، این قطع کننده های مدار که در کابینت های تابلو برق کار می کنند ، می توانند عملکردهای بهم پیوسته "پنج محافظ" را تحقق بخشند ، از سو mala استفاده و جلوگیری از حداکثر ایمنی شخصی اپراتور.
فقط هنگامی که قطع کننده مدار و سوئیچ زمین در موقعیت قطع هستند ، می توان کامیون قطع کننده مدار را از موقعیت آزمون به موقعیت سرویس رساند
قطع کننده مدار تنها در موقعیت سرویس / تست می تواند بسته شود.
با قطع شدن قطع کننده مدار ، کامیون آن را نمی توان رک کرد یا از مدار خارج کرد که فقط در صورت قطع شدن قطع کننده مدار قابل تحقق است.
قطع کننده مدار در یک موقعیت بسته را نمی توان از موقعیت سرویس به موقعیت تست هدایت کرد.
قطع کننده مدار را نمی توان در حالت شارژ بسته کرد.
هنگامی که قطع کننده مدار بسته است ، در صورت عدم حذف به موقع سیگنال بسته شدن ، مدار کنترل ضد حرکت داخلی مدار بسته شدن را قطع می کند تا از بازخوانی چندگانه جلوگیری کند (اختیاری)
اگر قفل بسته شدن برقی انتخاب شود ، قطع مدار نمی تواند در صورت عدم تأمین برق مدار ثانویه یا تأمین نیرو در تأمین عملکرد طبیعی مغناطیس الکتریکی قفل (اختیاری) امکان پذیر نباشد.
