جزئیات محصول:
|
| ولتاژ: | 12KV | جاری: | 2000A |
|---|---|---|---|
| شکستن جریان: | 20-25KA | تایپ کنید: | درست شد |
| استاندارد: | GB ، IEC ، ISO | کارخانه: | KNKONG |
| برجسته: | 20KA Breaking VCB Circuit Breaker,IEC Indoor Switchgear VCB Circuit Breaker,2000A Fixed Circuit Breaker |
||

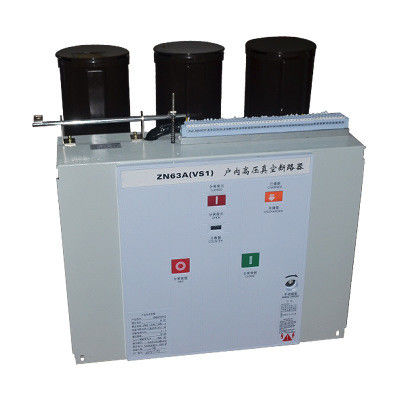

12KV 2000A نوع ثابت داخلی VCB 205 فاز فاصله VS1-12
ولتاژ: 12 کیلوولت
جریان: 2000A
جریان شکستن: 20KA
نوع: ثابت
فاصله فاز: 205
بررسی اجمالی محصولات
قطع کننده مدار خلاuum برای تابلو برق داخلی 12 کیلوولت ، سه فاز AC 50 هرتز مناسب است و می تواند به عنوان یک واحد حفاظت و کنترل برای تجهیزات پست در شرکت های صنعتی و معدنی استفاده شود.مکانیسم عملکرد فنر قطع کننده مدار سری VS1 طراحی قاب مدولار و مستقل را می پذیرد ، که می تواند با کلیدهای مرکزی و ثابت KYN28-12 (24) کار کند.این قطع کننده های مدار را می توان بصورت ثابت با یک کامیون به عنوان واحد واگن برقی نصب یا مونتاژ کرد
قطع کننده های مدار سری VS1 مدل های کلاس M2.c2 و E2 هستند
قطع کننده مدار سری Vs1 برای محیط موجود است.بدون نگهداری و قابلیت کارکرد مکرر.در مقایسه با محصولات سنتی قطع کننده مدار.مقاومت مکانیکی این بریکرها با یک پیشرفت بسیار زیاد به 10 هزار اپراتور از 10 هزار مقاومت رسیده است.آزمون نوع شکست جریان خازنی احتمال مقاومت مجدد فوق العاده کم را نشان می دهد.این محصولات از مقاومت الکتریکی طولانی مدت و نگهداری رایگان برخوردار هستند.
پارامترهای فنی
| نه | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق دارای امتیاز |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ (rm s) |
KV |
42 (فاز به فاز ، فاز به زمین) 48 (در طول فاصله منزوی) |
|||||
| مقاومت در برابر فشار ولتاژ (اوج) |
75 (فاز به فاز ، فاز به زمین) 85 (در طول فاصله منزوی) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطع اتصال کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای مقاومت در برابر جریان کوتاه مدت | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه | 50 | 63 | 80 | 100 | ||||
| 8 | پیک دارای رتبه مقاومت در برابر جریان | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان اتصال کوتاه | s | 4 | ||||||
| 10 | توالی عملیاتی دارای امتیاز | O-0.3sO / C-180s-O / C | |||||||
| 11 | زمان شکست جریان نامی اتصال کوتاه | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | اوپس | 20000 | ||||||
| 13 | جریان شکسته بانک خازنی تک |
آ |
630 | ||||||
| 14 | جریان شکسته شدن خازن پشت به پشت بانک | 400 | |||||||
| 15 | جریان شکستن خطای دو زمین | 27.4 | |||||||
| 16 | حداکثر فرسایش تماسی مجاز |
میلی متر |
3 | ||||||
| 17 | ترخیص بین مخاطبین باز | 10 ± 1 | |||||||
| 18 | بیش از سکته | 3.5 ± 0.5 | |||||||
| 19 | غیر همزمان باز و بسته شدن 3 فاز |
اماس
|
≤2 | ||||||
| 20 | مدت زمان برگشت تماس | ≤2 | |||||||
| 21 | سرعت متوسط شکستن (شکستن فوری 6 میلی متر) |
اماس
|
0.2 ± 1.1 | ||||||
| 22 | سرعت ساخت متوسط | 0.8 ± 0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
100 ≤ | ||||||
| 24 | شکستن زمان | ≤50 | |||||||
|
25 |
مقاومت هر مدار اصلی فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | 35 پوند | ||||||||
| 002500A | 25 ≤ | ||||||||
| 26 | با دامنه شکستن تماس تماس بگیرید | میلی متر | ≤2 | ||||||
|
27 |
ولتاژ عملیاتی | ولتاژ کارکردی (V) AC / DC |
V |
24 * | 110 | 220 | |||
| دامنه ولتاژ عملکرد طبیعی | باز شدن: 65 -1 - 120 voltage ولتاژ نامی ، در صورت ولتاژ کمتر از 30 ولتاژ نامی ، عملیات باز کردن مجاز نیست | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | زمان ذخیره انرژی | S | ≤15 | ||||||
