جزئیات محصول:
|
| ولتاژ: | حداکثر 40.5 کیلو ولت | جاری: | حداکثر 2000A |
|---|---|---|---|
| فرکانس: | 50 / 60Hz | استانداردها: | IEC ISO GB |
| نصب شده / ODM: | استعلام از طریق ایمیل | کارخانه: | KNKONG-ELECTRIC |
| برجسته: | سه کلید ولتاژ متوسط ,سوئیچ ولتاژ متوسط 2000A,سوئیچ ولتاژ متوسط 50 هرتز |
||
معرفی محصول

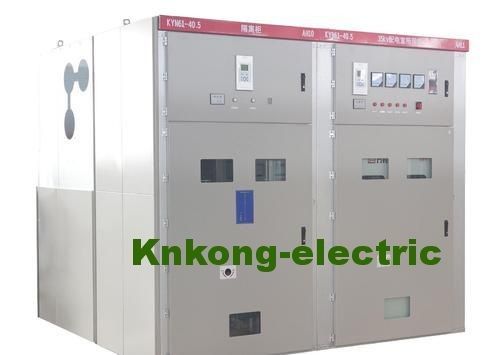

VS1-40.5 قطع کننده خلاء داخل ساختمان
ولتاژ نامی: 40.5 کیلو ولت
رتبه فعلی: 630 1250 1600 2000 2500A
جریان قطع اتصال کوتاه: 20 25 31.5KA
عمر مکانیکی: حداقل 20000 بار
محیط کار:
*دمای هوا: -25 ℃ ~+40
* رطوبت: رطوبت ماهانه 95؛ ؛رطوبت روزانه 90 درصد
* ارتفاع بیش از 2500 متر
* هوای محیط ظاهراً توسط گازهای خورنده و قابل اشتعال ، بخار و غیره آلوده نشده است.
* بدون لرزش شدید مکرر
داده های تکنیکی
| موارد | واحد | داده ها | |
| ولتاژ | KV | 40.5 | |
| فرکانس | هرتز | 50 | |
| جاری | آ | 1250،1600،2000 | |
| اتصال کوتاه جریان قطع | KA | 25،31.5 | |
| جریان سازی (اوج) | KA | 63،80 | |
| جریان ثبات حرارتی 4s | KA | 25،31.5 | |
| جریان پویا (اوج) | KA | 63،80 | |
| سطح عایق | ولتاژ 1 دقیقه فرکانس قدرت (rms) | KV | 95 |
| مقاومت در برابر ضربه Lightning Impulse (Peak) | KV | 185 | |
| ولتاژ فرکانس برق 1 دقیقه در سراسر شکاف باز (rms) | KV | 118 | |
| مقاومت در برابر ضربه Lightning Impulse Across the open gap (Peak) | KV | 215 | |
| کلاس حفاظت از محوطه |
محفظه IP4X ، بین بخش IP2X |
||
| ابعاد محوطه (عرض*عمق*ارتفاع) | میلی متر | 1400*2800*2600 1600*2800*2600 |
|
| نوع قطع کننده مدار | VCB: ZN85-40.5 مدار شکن SF6 |
||
*توجه: تابلوهای سفارش باید SLD (نمودار یک خطی) را توسط مشتری ارائه دهند
Knkong-electric VCB ، VS1-40.5 اطلاعات فنی
| موارد | واحد | تاریخ |
| ولتاژ |
KV |
40.5 |
| فرکانس قدرت کوتاه مدت تحمل ولتاژ (1 دقیقه) | 95 | |
| مقاومت در برابر ضربه ولتاژ (پیک) | 185 | |
| فرکانس | هرتز | 50/60 |
| جاری | آ | 1250 1600 2000 2500 4000 |
| جریان خروجی اتصال کوتاه | KA | 25 31.5 |
| جریان کوتاه مدت مقاوم | 25 31.5 | |
| زمان مداوم کوتاه مدت | s | 4 |
| حداکثر مقاومت در برابر جریان | KA | 63 80 |
| جریان بسته شدن اتصال کوتاه | 63 80 | |
| جریان خروجی بانک خازن تک/ پشت به پشت | آ | 630/400 |
| زمان باز شدن (ولتاژ نامی) | اماس | 60 35 35 |
| زمان بسته شدن (ولتاژ نامی) | 50 ~ 100 | |
| زندگی ماشینی | بار | 20000 |
| زمانهای استراحت برای جریان خروجی کوتاه | s | 20 |
| ولتاژ کار | V | AC110/220 DC110/220 |
| جریان موتور ذخیره انرژی | W | 230 |
| سرعت متوسط باز شدن | اماس | 2.0 ~ 1.6 |
| متوسط سرعت بسته شدن | 0.5 ~ 0.8 | |
| روش عملیات |
باز شدن-0.3 ثانیه-بسته شدن باز کردن-180s-بسته شدن باز کردن |
