جزئیات محصول:
|
| ولتاژ در حال اجرا: | معمولی 12 کیلو ولت | جریان جاری: | حداکثر 2000A |
|---|---|---|---|
| قطع جریان: | 20-25KA | تایپ کنید: | درست شد |
| استاندارد: | GB ، IEC ، ISO | کارخانه: | KNKONG-ELECTRIC |
| برجسته: | قطع کننده سوئیچ 20KA قطع کننده,قطع کننده سوئیچ داخلی,قطع کننده مدار کلید نوع ثابت |
||

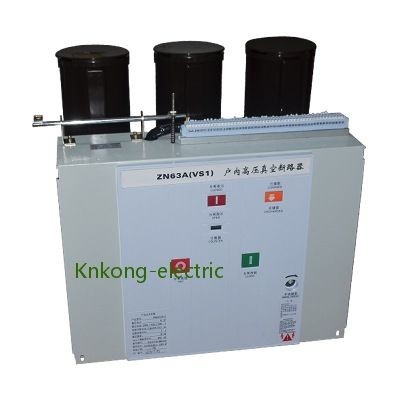

20KA شکستن تابلو برق داخلی با استفاده از قطع کننده مدار خلاء سری VS1 سری ثابت
ولتاژ: معمولی 12 کیلو ولت
جریان: حداکثر 2000A
جریان قطع: 20KA
نوع: ثابت
فاصله فازها: 205
بررسی اجمالی محصولات
مدار شکن خلاء VS1 در تابلوهای داخلی 12 کیلوولت ، 24 کیلوولت سه فاز AC 50/60Hz استفاده می شود و می تواند برای حفاظت و کنترل شرکتهای صنعتی و معدنی و تجهیزات پست استفاده شود.مکانیسم عملکرد فنر قطع کننده سری VS1 یک طرح قاب مستقل مدولار است که در کابینت های سوئیچ مرکزی و ثابت KYN28-12 (24) نصب شده است.قطع کننده مدار VS1 را می توان بصورت ثابت نصب کرد یا در ترکیب با واگن برقی استفاده کرد.
قطع کننده های سری VS1 از کلاس M2.c2 و E2 هستند
قطع کننده های سری VS1 بدون نیاز به تعمیر و نگهداری هستند و می توان آنها را به طور مکرر کار کرد.در مقایسه با محصولات سنتی قطع کننده مدار ، دوام مکانیکی مدار قطع کننده VS1 از 10000 گزینه به 20000 گزینه افزایش یافته است که پیشرفت بزرگی است.آزمون نوع قطع جریان خازنی احتمال بسیار کمی برای ایجاد مجدد قوس را نشان می دهد.VS1 دارای عمر الکتریکی طولانی و تعمیر و نگهداری رایگان است.
پارامترهای فنی
| خیر | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق درجه بندی شده |
فرکانس قدرت 1min تحمل ولتاژ (rm s) |
KV |
42 (فاز به فاز ، فاز به زمین) 48 (در سراسر فاصله ایزوله) |
|||||
| ولتاژ مقاومت در برابر ضربه (اوج) |
75 (فاز به فاز ، فاز به زمین) 85 (در سراسر فاصله ایزوله) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطع جریان کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای مقاومت کوتاه مدت در برابر جریان | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه نامی | 50 | 63 | 80 | 100 | ||||
| 8 | حداکثر مقاومت در برابر جریان | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان اتصال کوتاه | s | 4 | ||||||
| 10 | توالی عملکرد درجه بندی شده | O-0.3sO/C-180s-O/C | |||||||
| 11 | زمان شکست جریان نامی اتصال کوتاه | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | Ops | 20000 | ||||||
| 13 | بانک جریان خازنی دارای جریان نامناسب |
آ |
630 | ||||||
| 14 | بانک خازن پشت سر هم دارای جریان شکسته است | 400 | |||||||
| 15 | جریان شکستن خطای دو زمینی | 27.4 | |||||||
| 16 | حداکثر فرسایش تماس مجاز |
میلی متر |
3 | ||||||
| 17 | فاصله بین مخاطبین باز | 10 ± 1 | |||||||
| 18 | بیش از سکته مغزی | 3.5 ± 0.5 | |||||||
| 19 | عدم همزمان باز و بسته شدن 3 فاز |
اماس
|
2 | ||||||
| 20 | مدت بازگشت به بستن تماس | 2 | |||||||
| 21 | متوسط سرعت شکستن (شکستن فوری 6 میلی متر) |
اماس
|
1.1 ± 0.2 | ||||||
| 22 | سرعت ساخت متوسط | 0.2 ± 0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
≤100 | ||||||
| 24 | زمان شکستن | ≤50 | |||||||
|
25 |
مقاومت هر مدار اصلی فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | 45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | 25 | ||||||||
| 26 | تماس با شکستن دامنه جهش | میلی متر | 2 | ||||||
|
27 |
ولتاژ کارکرد نامی | ولتاژ کارکرد نامی (V) AC/DC |
V |
24* | 110 | 220 | |||
| دامنه ولتاژ عملکرد معمولی | باز شدن: 65 -1 -120 voltage ولتاژ نامی ، در صورتی که ولتاژ کمتر از 30 rated ولتاژ نامی باشد ، عملیات باز کردن مجاز نیست | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110/220 ، DC110/220 | ||||||
| 29 | زمان ذخیره انرژی | س | ≤15 | ||||||
