جزئیات محصول:
|
| ولتاژ معمولی: | 12KV-24KV | جریان عادی: | 630A-2000A |
|---|---|---|---|
| شکستن: | حداکثر 25KA | تایپ کنید: | قابل برداشت/تثبیت |
| اصلی: | ژنگژو، چین | کارخانه ای: | KNKONG |
| برجسته: | مدار شکن خلاء قطبی تعبیه شده,مدار شکن خلاء ODM,مدار شکن خلاء 630A |
||

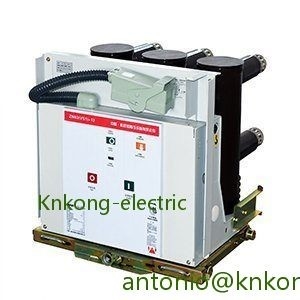

VS1-12 تعبیه شده قطب خلاء مدار شکن ODM
ولتاژ: 12-24KV
جریان: 630-2000A
جریان قطع: MAX 25KA
نوع: قابل برداشت / ثابت
بررسی اجمالی محصولات
سری VS1-12 "شکن مدار خلاء ولتاژ بالا" به این دلیل نامگذاری شده است که رسانه خاموش کننده قوس و محیط عایق شکاف تماس پس از خاموش کردن قوس خلاء بالا هستند.قطع کننده مدار خلاء دارای اندازه کوچک، وزن سبک، مناسب برای عملیات مکرر، خاموش کردن است. مزیت قوس بدون تعمیر و نگهداری در شبکه توزیع محبوب تر است.
پارامترهای فنی
| خیر | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق رتبه بندی شده |
ولتاژ تحمل فرکانس توان 1 دقیقه (rm s) |
KV |
42 (فاز به فاز، فاز به زمین) 48 (در سراسر فاصله ایزوله) |
|||||
| ولتاژ مقاومت در برابر ضربه نور (پیک) |
75 (فاز به فاز، فاز به زمین) 85 (در سراسر فاصله ایزوله) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطعی نامی اتصال کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای جریان مقاومت کوتاه مدت | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه نامی | 50 | 63 | 80 | 100 | ||||
| 8 | حداکثر جریان مقاومتی نامی | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان نامی اتصال کوتاه | س | 4 | ||||||
| 10 | توالی عملیاتی دارای رتبه | O-0.3sO/C-180s-O/C | |||||||
| 11 | زمان قطع جریان اتصال کوتاه نامی | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | عملیات | 20000 | ||||||
| 13 | جریان قطعی بانک تک خازن نامی |
آ |
630 | ||||||
| 14 | جریان قطعی بانک خازن پشت به پشت | 400 | |||||||
| 15 | جریان قطعی خطای دوگانه زمین | 27.4 | |||||||
| 16 | حداکثر فرسایش تماسی مجاز |
میلی متر |
3 | ||||||
| 17 | فاصله بین مخاطبین باز | 1±10 | |||||||
| 18 | بیش از سکته مغزی | 0.5±3.5 | |||||||
| 19 | عدم همزمانی باز و بسته شدن 3 فاز |
اماس
|
≤2 | ||||||
| 20 | مدت زمان جهش بسته شدن تماس | ≤2 | |||||||
| 21 | میانگین سرعت شکست (شکستن فوری 6 میلی متر) |
اماس
|
0.2±1.1 | ||||||
| 22 | سرعت ساخت متوسط | 0.8±0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
≤100 | ||||||
| 24 | زمان شکست | ≤50 | |||||||
|
25 |
مقاومت مدار اصلی هر فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | دامنه جهش شکستن تماس | میلی متر | ≤2 | ||||||
|
27 |
ولتاژ عملیاتی نامی | ولتاژ کاری نامی (V)AC/DC |
V |
24* | 110 | 220 | |||
| محدوده ولتاژ عملیات عادی | باز شدن: ولتاژ نامی 65٪ - 120٪، در صورتی که ولتاژ کمتر از 30٪ ولتاژ نامی باشد، عملیات باز کردن مجاز نیست. | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110/220,DC110/220 | ||||||
| 29 | زمان ذخیره انرژی | اس | ≤15 | ||||||
