جزئیات محصول:
|
| استفاده از ولتاژ: | 12 کیلو ولت | جریان در حال اجرا: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| ظرفیت شکستن: | 20KA | تایپ کنید: | قابل برداشت |
| اصلی: | ژنگژو، چین | کارخانه ای: | KNKONG-ELECTRIC |
| برجسته: | مدار شکن VCB پل مهر و موم شده,مدار شکن VCB جامد قابل برداشت,مدار شکن VCB شکستن 20KA |
||

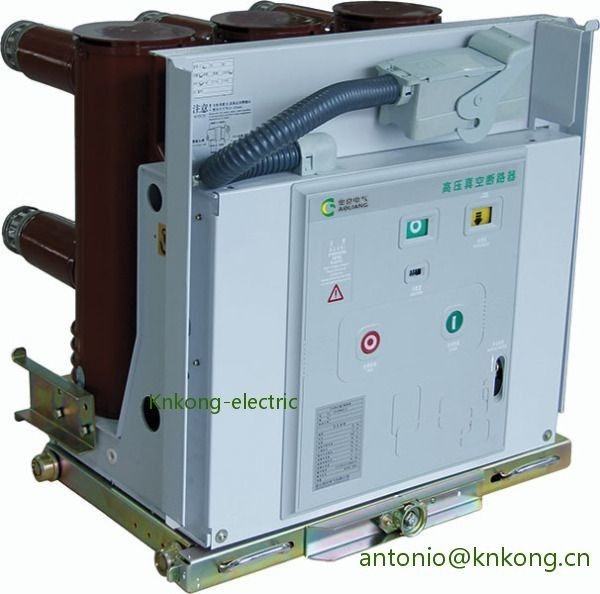

قطع کننده مدار وکیوم VCB 20KA سری VS1.
ولتاژ: 12KV-24KV
جریان: 630-1250A-1600A-2000A
جریان قطع: 20KA
نوع: قابل برداشت/تثبیت
بررسی اجمالی محصولات
مدار ثانویه
قطع کننده مدار خلاء یک تابلو برق داخلی برای یک سیستم قدرت با ولتاژ نامی سه فاز AC 50 هرتز 12 کیلو ولت است.مدارشکن خلاء ذوب مدنی به عنوان واحد حفاظت و کنترل تجهیزات شبکه برق و تجهیزات برق در شرکت های صنعتی و معدنی استفاده می شود.برای مکان هایی که نیاز به عملیات مکرر تحت جریان کاری نامی دارند یا جایی که جریان اتصال کوتاه مکرراً قطع می شود مناسب است.
پارامترهای فنی
| خیر | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق رتبه بندی شده |
ولتاژ تحمل فرکانس توان 1 دقیقه (rm s) |
KV |
42 (فاز به فاز، فاز به زمین) 48 (در سراسر فاصله ایزوله) |
|||||
| ولتاژ مقاومت در برابر ضربه نور (پیک) |
75 (فاز به فاز، فاز به زمین) 85 (در سراسر فاصله ایزوله) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطعی نامی اتصال کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای جریان مقاومت کوتاه مدت | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه نامی | 50 | 63 | 80 | 100 | ||||
| 8 | حداکثر جریان مقاومتی نامی | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان نامی اتصال کوتاه | س | 4 | ||||||
| 10 | توالی عملیاتی دارای رتبه | O-0.3sO/C-180s-O/C | |||||||
| 11 | زمان قطع جریان اتصال کوتاه نامی | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | عملیات | 20000 | ||||||
| 13 | جریان قطعی بانک تک خازن نامی |
آ |
630 | ||||||
| 14 | جریان قطعی بانک خازن پشت به پشت | 400 | |||||||
| 15 | جریان قطعی خطای دوگانه زمین | 27.4 | |||||||
| 16 | حداکثر فرسایش تماسی مجاز |
میلی متر |
3 | ||||||
| 17 | فاصله بین مخاطبین باز | 1±10 | |||||||
| 18 | بیش از سکته مغزی | 0.5±3.5 | |||||||
| 19 | عدم همزمانی باز و بسته شدن 3 فاز |
اماس
|
≤2 | ||||||
| 20 | مدت زمان جهش بسته شدن تماس | ≤2 | |||||||
| 21 | میانگین سرعت شکست (شکستن فوری 6 میلی متر) |
اماس
|
0.2±1.1 | ||||||
| 22 | سرعت ساخت متوسط | 0.8±0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
≤100 | ||||||
| 24 | زمان شکست | ≤50 | |||||||
|
25 |
مقاومت مدار اصلی هر فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | دامنه جهش شکستن تماس | میلی متر | ≤2 | ||||||
|
27 |
ولتاژ عملیاتی نامی | ولتاژ کاری نامی (V)AC/DC |
V |
24* | 110 | 220 | |||
| محدوده ولتاژ عملیات عادی | باز شدن: ولتاژ نامی 65٪ - 120٪، در صورتی که ولتاژ کمتر از 30٪ ولتاژ نامی باشد، عملیات باز کردن مجاز نیست. | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110/220,DC110/220 | ||||||
| 29 | زمان ذخیره انرژی | اس | ≤15 | ||||||
