جزئیات محصول:
|
| ولتاژ کاری: | 12 کیلو ولت | جریان کاری: | 2000A |
|---|---|---|---|
| جریان قطعی: | 25KA | تایپ کنید: | قابل برداشت |
| اصلی: | ژنگژو، چین | کارخانه ای: | KNKONG-ELECTRIC |
| برجسته: | مدار شکن VCB 12 کیلوولت مهر و موم شده,مدار شکن VCB 25KA,مدار شکن VCB ضد انفجار |
||

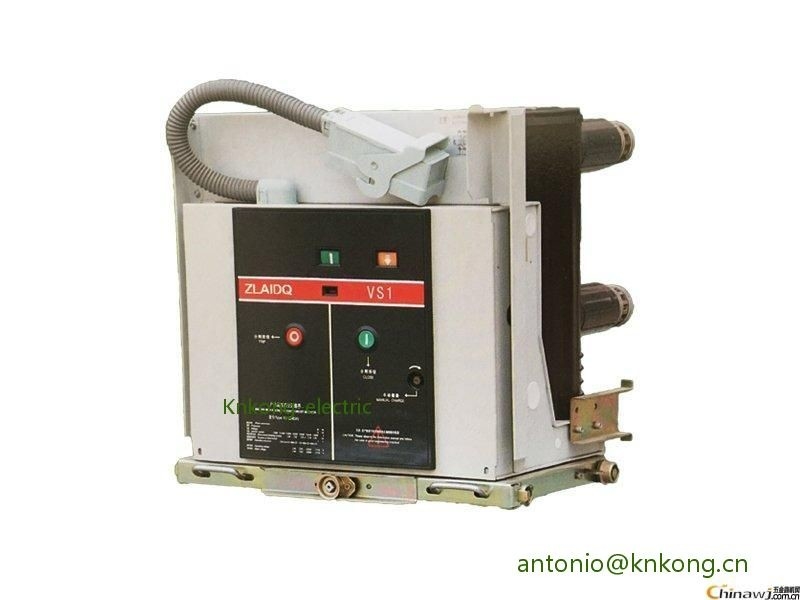

مدار شکن خلاء قطب مهر و موم جامد 12KV برای تابلو برق داخلی
ولتاژ: 12-24KV
جریان: حداکثر 2000A
جریان قطع: 20KA
نوع: قابل برداشت / ثابت
بررسی اجمالی محصولات
قطع کننده مدار خلاء: این یک نوع جدید از قطع کننده مدار فشار قوی است که در دهه 1960 ساخته شد (به عنوان مثال، تصویر ابتدای این مقاله کلید برق فشار قوی داخلی ZN28-12 است) که از خلاء برای خاموش کردن قوس استفاده می کند. .از مزایای آن می توان به اندازه کوچک، وزن سبک، عملکرد سریع، ضد حریق و ضد انفجار، صدای کم و غیره اشاره کرد.در حال حاضر، گرایشی برای جایگزینی قطع کننده های مدار دیگر وجود دارد که عمدتاً در پست های زیر 35 کیلو ولت و مکان هایی که نیاز به عملیات مکرر در شرکت های صنعتی و معدنی دارند استفاده می شود.
پارامترهای فنی
| خیر | مورد | واحد | پارامتر | ||||||
| 1 | ولتاژ محاسبه شده | KV | 12 | ||||||
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | ||||||
| 3 |
سطح عایق رتبه بندی شده |
ولتاژ تحمل فرکانس توان 1 دقیقه (rm s) |
KV |
42 (فاز به فاز، فاز به زمین) 48 (در سراسر فاصله ایزوله) |
|||||
| ولتاژ مقاومت در برابر ضربه نور (پیک) |
75 (فاز به فاز، فاز به زمین) 85 (در سراسر فاصله ایزوله) |
||||||||
|
4 |
جریان نامی |
آ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | جریان قطعی نامی اتصال کوتاه |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | دارای جریان مقاومت کوتاه مدت | 20 | 25 | 31.5 | 40 | ||||
| 7 | جریان علامت گذاری اتصال کوتاه نامی | 50 | 63 | 80 | 100 | ||||
| 8 | حداکثر جریان مقاومتی نامی | 50 | 63 | 80 | 100 | ||||
| 9 | مدت زمان نامی اتصال کوتاه | س | 4 | ||||||
| 10 | توالی عملیاتی دارای رتبه | O-0.3sO/C-180s-O/C | |||||||
| 11 | زمان قطع جریان اتصال کوتاه نامی | بار | 30/20 بار (40KA) | ||||||
| 12 | استقامت مکانیکی | عملیات | 20000 | ||||||
| 13 | جریان قطعی بانک تک خازن نامی |
آ |
630 | ||||||
| 14 | جریان قطعی بانک خازن پشت به پشت | 400 | |||||||
| 15 | جریان قطعی خطای دوگانه زمین | 27.4 | |||||||
| 16 | حداکثر فرسایش تماسی مجاز |
میلی متر |
3 | ||||||
| 17 | فاصله بین مخاطبین باز | 1±10 | |||||||
| 18 | بیش از سکته مغزی | 0.5±3.5 | |||||||
| 19 | عدم همزمانی باز و بسته شدن 3 فاز |
اماس
|
≤2 | ||||||
| 20 | مدت زمان جهش بسته شدن تماس | ≤2 | |||||||
| 21 | میانگین سرعت شکست (شکستن فوری 6 میلی متر) |
اماس
|
0.2±1.1 | ||||||
| 22 | سرعت ساخت متوسط | 0.8±0.2 | |||||||
| 23 | وقت گذاشتن |
اماس
|
≤100 | ||||||
| 24 | زمان شکست | ≤50 | |||||||
|
25 |
مقاومت مدار اصلی هر فاز |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | دامنه جهش شکستن تماس | میلی متر | ≤2 | ||||||
|
27 |
ولتاژ عملیاتی نامی | ولتاژ کاری نامی (V)AC/DC |
V |
24* | 110 | 220 | |||
| محدوده ولتاژ عملیات عادی | باز شدن: ولتاژ نامی 65٪ - 120٪، در صورتی که ولتاژ کمتر از 30٪ ولتاژ نامی باشد، عملیات باز کردن مجاز نیست. | ||||||||
| 28 | ولتاژ نامی موتور ذخیره انرژی | V | AC110/220,DC110/220 | ||||||
| 29 | زمان ذخیره انرژی | اس | ≤15 | ||||||
