جزئیات محصول:
|
| نسبت ولتاژ: | 10 / 0.4 کیلوولت | دارای امتیاز: | حداقل 30KVA حداکثر 1600KVA |
|---|---|---|---|
| فرکانس: | 50 / 60Hz | نوع: | روغن |
| کارخانه: | KNKONG | نصب شده / ODM: | در دسترس |
| برجسته: | ترانسفورماتور توزیع سه فاز 315KVA,ترانسفورماتور 3 فاز 250 kva,ترانسفورماتور روغن سه فاز 630KVA |
||

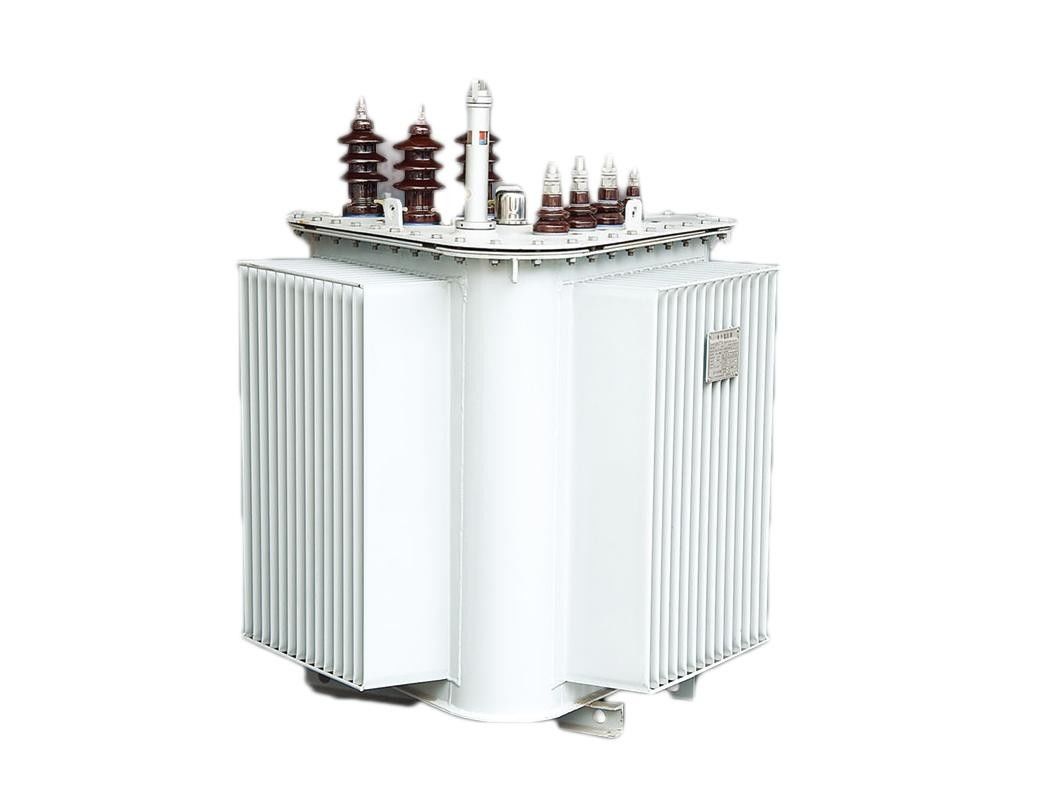

ترانسفورماتور روغن سه فاز 315KVA 630KVA ترانسفورماتور 250 Kva 3 فاز
معرفی محصول
در مقایسه با استاندارد ملی فعلی GB / T6451-2015 "پارامترهای فنی و الزامات ترانسفورماتور قدرت سه فاز غوطه ور در روغن" ، این سری از محصولات با ظرفیت 30-2500kVA دارای از دست دادن متوسط بدون بار 30٪ هستند.جریان کم باربه دلیل انتخاب مواد عالی ، فقط حدود 7 نوار فولادی سیلیکونی به طور مداوم زخم می شوند.درون هسته سیم پیچ وجود ندارد و سیم پیچ بسیار محکم است ، که جریان بدون بار را به طور قابل توجهی کاهش می دهد.در مقایسه با استاندارد ملی فعلی GB / T6451-2015 ، جریان بدون بار این سری از محصولات به طور متوسط حدود 75٪ کاهش یافته است.سر و صدای کم عملکرد در مقایسه با استاندارد "ترانسفورماتور قدرت 6kv-500kv قدرت" JB / T10088-2004 ، سر و صدای این سری از محصولات حدود 10dB کاهش می یابد.مقاومت قوی در اتصال کوتاه استرس در صورت اتصال کوتاه ناگهانی.
10KV-S13 (14) اطلاعات اصلی اصلی ترانسفورماتور روغن M.RL
| ظرفیت دارای رتبه (KVA) |
بالا ولتاژ (KV) |
ضربه زدن دامنه |
کم ولتاژ (KV) |
فرکانس (هرتز) |
ارتباط نماد |
اتلاف بدون بار (W) |
از دست دادن بار (W) |
جریان بدون بار (٪) |
سطح صدا (دسی بل) |
مدار کوتاه امپدانس (٪) |
سنج (میلی متر) | ابعاد (میلی متر) L * W * H |
وزن (کیلوگرم) | |||
| S13-MRL | S14-M.RL | S13-MRL | S14-MRL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
5 ± X 2 X 2.5 |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 X 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
