جزئیات محصول:
|
| ولتاژ سمت HV: | 10kV | ولتاژ سمت LV: | 400 ولت |
|---|---|---|---|
| ظرفیت: | 30-2500kva | نوع: | روغن |
| کارخانه: | KNKONG | نصب شده / ODM: | استعلام از طریق ایمیل |
| برجسته: | ترانسفورماتور نوع هسته زخم 2500KVA,ترانسفورماتور کاملاً مهر و موم شده 2500KVA,ترانسفورماتور نوع هسته زخم 10KV 400V |
||

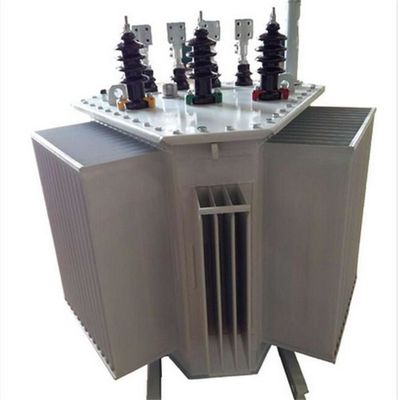

ترانسفورماتور کاملاً مهر و موم شده 2500KVA نوع هسته 10KV 400V
S14 M.RL ترانسفورماتور قدرت سه بعدی نوع روغن 10 / 0.4KV 2500KVA
معرفی محصول
ترانسفورماتور هسته سه فاز سه فاز کاملاً مهر و موم شده S14-M.RL با ترانسفورماتور هسته چند لایه سنتی مسطح متفاوت است.هسته آهنی از یوغ ستونی سه فاز تشکیل شده است که در یک مثلث سه بعدی با یک قاب واحد قرار گرفته است.هر ستون به طور مداوم توسط نوار نازک نورد فولاد سیلیکونی با کیفیت بالا نورد می شود و عرض توسط دستگاه برش CNC در یک خط مستقیم یا منحنی بریده می شود.مواد نوار بر روی دستگاه سیم پیچ هسته پیچیده می شود تا یک صفحه قوس قوس تقریباً دایره ای یا لبه تا خورده ایجاد کند و سپس تحت درمان با فرایند بازپخت پر ازت نیتروژن قرار می گیرد تا تنش پردازش ، تغییر جهت مجدد شبکه کریستال ، افزایش نفوذ پذیری مغناطیسی و از بین بردن بهبود عملکرد الکترومغناطیسی.سیم پیچ ولتاژ بالا و پایین به طور انحصاری استفاده می شود دستگاه سیم پیچ مستقیماً روی لوله کاغذ هسته آهن پیچیده می شود.ساختار کلی جامد و جمع و جور است.بدنه با یوغ های آهن بالا و پایین و چوب لمینیت عایق بندی شده است.پیچ برای محکم شدن سیم پیچ به اطراف کشیده می شود تا از ثبات و اطمینان برخوردار شود و در برابر اتصال کوتاه ناگهانی مقاومت کند.ضربه.
10KV-S13 (14) اطلاعات اصلی اصلی ترانسفورماتور روغن M.RL
| ظرفیت دارای رتبه (KVA) |
بالا ولتاژ (KV) |
ضربه زدن دامنه |
کم ولتاژ (KV) |
فرکانس (هرتز) |
ارتباط نماد |
اتلاف بدون بار (W) |
از دست دادن بار (W) |
جریان بدون بار (٪) |
سطح صدا (دسی بل) |
مدار کوتاه امپدانس (٪) |
سنج (میلی متر) | ابعاد (میلی متر) L * W * H |
وزن (کیلوگرم) | |||
| S13-MRL | S14-M.RL | S13-MRL | S14-MRL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
5 ± X 2 X 2.5 |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 X 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
