جزئیات محصول:
|
| رتبه بندی ولتاژ: | 12 کیلو ولت | رتبه بندی فعلی: | 630-1250A |
|---|---|---|---|
| فرکانس رتبه بندی: | 50/60 هرتز | تایپ کنید: | واحد سوئیچ بار |
| استاندارد: | IEC GB CCC | اصلی: | چین |
| برجسته: | کلید عایق گاز 12 کیلوولت SF6,کلید عایق گاز سوئیچ بار,کلید عایق گاز FTU |
||

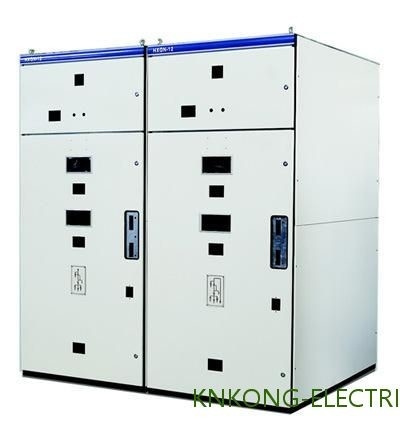

12KV SF6 با سوئیچ بار نوع عایق گاز HXGN15
ولتاژ: 12-33KV
جریان: حداکثر 1250A
نوع: SF6 کاملا عایق
مدل: HXGEN15
عمومی
داده های تکنیکی
| خیر | مورد | واحد | پارامتر | |||
| 1 | ولتاژ محاسبه شده | کیلوولت | 12 | 24 | 36 | |
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | |||
| 3 | جریان نامی | آ | 630 (1250*) | |||
| 4 |
فرکانس برق 1 دقیقه ولتاژ قابل تحمل |
مرطوب | کیلوولت | 38 | 50 | 70 |
| خشک | کیلوولت | 48 | 60 | 85 | ||
| 5 | ضربه رعد و برق مقاومت در برابر ولتاژ | کیلوولت | 75 | 125/150 | 170 | |
| 6 | جریان قطع نامی اتصال کوتاه (پیک) | kA | 80 | 63 | 63 | |
| 7 | بار فعال نامی و جریان قطع مدار بسته | آ | 63 | 50 | 50 | |
| 8 | جریان انتقال نامی | آ | 1700 | 1200 | 1200 | |
| 9 | اتصال کوتاه نامی ایجاد جریان (پیک) | kA | 80 | 63 | 63 | |
| 10 | جریان قطعی شارژ کابل (خط) نامی | آ |
50 و 10 50/10 |
|||
| 11 | جریان قطع شارژ کابل در عیب ارتینگ | آ | 20 | 20 | 20 | |
| 12 | جریان تحمل نامی (پیک) | kA | 80 | 63 | 63 | |
| 13 | جریان مقاومت کوتاه مدت (2 ثانیه) | kA | 25 | 20 | 20 | |
| 14 | زندگی مکانیزم | بار | 5000 | 2000 | 2000 | |
اجزای اختیاری:
کارکرد الکتریکی-AC 220/110V;DC 24/48/110/220 ولت
کنتاکت کمکی 5 NO 5 NC
ست کامل فیوز
رابط ارتباطی FTU
