جزئیات محصول:
|
| نسبت تحول: | 10 / 0.4 کیلوولت | ظرفیت: | 30-1600KVA |
|---|---|---|---|
| فرکانس: | 50 / 60Hz | فاز NO.of: | 3 |
| کارخانه: | KNKONG | نصب شده / ODM: | استعلام از طریق ایمیل |
| برجسته: | ترانسفورماتور 3 فاز 30kva,ترانسفورماتور ولتاژ سه فاز 10 / 0.4Kv,ترانسفورماتور ولتاژ 3 فاز 30kva |
||
ترانسفورماتور 3 فاز 30kva 3 فاز 10 / 0.4Kv ترانسفورماتور ولتاژ سه فاز

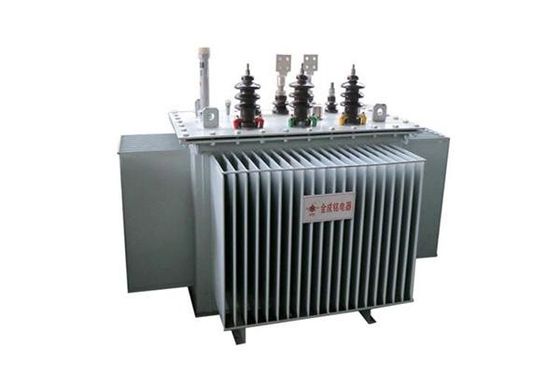

S11 ترانسفورماتور برق الکتریکی نوع روغن 10 / 0.4KV 30-1600KVA
معرفی محصول
ترانسفورماتورهای قدرت غوطه ور در روغن کاملاً مهر و موم شده سری S11-M دارای مزایای کم اتلاف ، کم صدا و بازده بالا هستند که می تواند به اثرات صرفه جویی در انرژی خوبی دست یابد و آلودگی را کاهش دهد.در مقایسه با ترانسفورماتورهای معمولی غوطه ور در روغن ، ترانسفورماتورهای کاملاً مهر و موم شده محافظ روغن را از بین می برند.تغییر حجم روغن به طور خودکار توسط کشش ورق موج دار مخزن روغن موج دار تنظیم و جبران می شود.ترانسفورماتور برای جلوگیری و کاهش سرعت خراب شدن روغن و پیری عایق از هوا جدا شده است.، قابلیت اطمینان عملکرد را افزایش دهید و عملکرد طبیعی بدون تعمیر و نگهداری است.
استانداردهای محصول
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB / T1094.10-2003
GB / T25446-2010
شرایط
1. شرایط محیط طبیعی: ارتفاع از 1000 متر تجاوز نمی کند.
2. بالاترین دمای محیط +40 درجه سانتیگراد ، کمترین -25 درجه سانتیگراد ؛
3. شرایط برای محیط های خاص: ارتفاع بیش از 1000 متر.
4. بالاترین دمای محیط +40 درجه سانتیگراد ، کمترین -45 درجه سانتیگراد.(توضیحات دقیق هنگام سفارش)
5. محل نصب: فاقد گاز خورنده ، محیط آلودگی واضح نیست.
توجه: با توجه به شرایط توافق شده ، محصولات را تحت شرایط خاص استفاده در اختیار کاربران قرار دهید.
داده های اصلی فنی ترانسفورماتور روغن 10KV-S11
| ظرفیت دارای رتبه (KVA) |
بالا ولتاژ (KV) |
ضربه زدن دامنه |
کم ولتاژ (KV) |
فرکانس (هرتز) |
ارتباط نماد |
اتلاف بدون بار (W) |
از دست دادن بار (W) |
جریان بدون بار (٪) |
سطح صدا (دسی بل) |
مدار کوتاه امپدانس (٪) |
پیمانه A x B (میلی متر x میلی متر) |
ابعاد L * W * H (میلی متر) |
وزن (کیلوگرم) |
| 30 | 6 6.3 6.6 10 10.5 11 |
5 ± X 2X 2. 5 |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 |
3430 |
