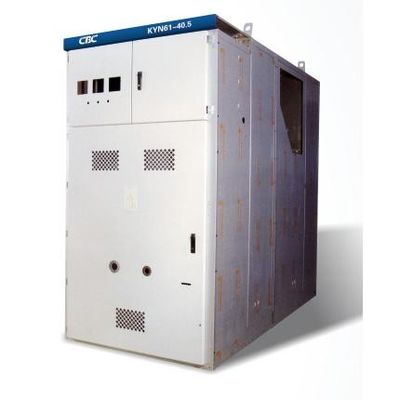

ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A

ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A
ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A

تصویر بزرگ :  ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A

جزئیات محصول:
محل منبع: چین
نام تجاری: KNKONG
گواهی: GB,ISO IEC
شماره مدل: KYN61A-40.5KV
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: USD 6000-15000
جزئیات بسته بندی: بسته بندی صادراتی استاندارد
زمان تحویل: 15 روز کاری
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 50 واحد در ماه

ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A

شرح
ولتاژ امتیاز: 40.5kV جریان رتبه بندی: 2000A
اصلی: چین استانداردها: IEC ISO GB
نصب شده / ODM: استعلام از طریق ایمیل کارخانه: KNKONG
برجسته کردن:

تابلو برق ولتاژ متوسط ​​ISO GB 40.5KV

,

تابلو برق ولتاژ متوسط ​​ISO GB

,

تابلو برق نوع بیرونی KYN61A

پانل تابلو برق 40.5KV 2000A KYN61 IEC ISO GB

پانل تابلو 33 کیلوولت ، تابلو برق تابلو برق MV روکش فلزی

تابلو برق ولتاژ متوسط ​​KYN61-40.5KV ،
Knkong / ABB / Schneider VCB
40.5KV ، 3 فاز ، AC 50 / 60Hz
استاندارد ISO IEC را کامل کنید
برای سرویس طرح SLD و طرح آرایش (طراحی یک خط) لطفا لطفادرخواست از طریق ایمیل
جویا شدن

معرفی محصول

KNY61-40.5 3P 50Hz 2000Aمی تواند مجهز به ABB / Schneider / Knkong (VS1 series 40.5KV VCB) باشد.

استفاده كردن محیط:

الف) دمای هوا: -25 ℃ ~ + 40

ب) رطوبت: رطوبت ماهانه 95٪ ؛رطوبت روزانه 90٪.

ج) ارتفاع بیش از 2500 متر

د) هوای محیط آلوده به گاز خورنده و قابل اشتعال ، بخار و غیره نیست.

ه) عدم لرزش مکرر شدید



داده های تکنیکی

موارد واحد داده ها
ولتاژ KV 40.5
فرکانس هرتز 50
جاری آ 1250،1600،2000
جریان قطع اتصال کوتاه KA 25،31.5
ساخت جریان (اوج) KA 63،80
جریان ثبات حرارتی 4s KA 25،31.5
جریان پویا (اوج) KA 63،80
سطح عایق ولتاژ مقاومت در برابر فرکانس 1 دقیقه (rms) KV 95
مقاومت در برابر ضربه در برابر ولتاژ (اوج) KV 185
ولتاژ فرکانس قدرت 1 دقیقه در سراسر شکاف باز (rms) KV 118
ضربه رعد و برق مقاومت در برابر ولتاژ از طریق شکاف باز (قله) KV 215
کلاس محافظت از محفظه

محفظه IP4X ،

بین محفظه های IP2X

ابعاد محفظه (عرض * عمق * ارتفاع) میلی متر 1400 * 2800 * 2600
1600 * 2800 * 2600
نوع قطع کننده مدار   VCB: ZN85-40.5
قطع کننده مدار SF6

* توجه: لوازم جانبی سفارش باید SLD (نمودار یک خطی) توسط مشتری ارائه دهد





مشخصات اصلی اجزای اصلی:



VS1-40.5 قطع کننده مدار خلاac داخلی

ولتاژ امتیاز: 40.5 کیلوولت

جریان رتبه بندی: 630 1250 1600 2000 2500A

امتیاز قطع جریان اتصال کوتاه: 20 25 31.5KA

عمر مکانیکی: کمتر از 20000 بار



VS1-40.5 داده های فنی

موارد واحد تاریخ
ولتاژ



KV

40.5
ولتاژ مقاومت در برابر فرکانس برق کوتاه مدت (1 دقیقه) 95
مقاومت در برابر ضربه در برابر ولتاژ (اوج) 185
فرکانس هرتز 50/60
جاری آ 1250 1600 2000 2500 4000
جریان ترک اتصال کوتاه KA 25 31.5
مقاومت در برابر جریان کوتاه مدت 25 31.5
مدت زمان کوتاه مداوم s 4
اوج مقاومت در برابر جریان KA 63 80
جریان بسته شدن اتصال کوتاه 63 80
جریان خروجی بانک خازن تک / پشت به پشت آ 630/400
زمان باز شدن (ولتاژ نامی) اماس 35 ~ 60
زمان بسته شدن (ولتاژ نامی) 50 ~ 100
زندگی ماشینی بار 20000
زمان استراحت برای جریان کوتاه ترک نامی s 20
ولتاژ کار V AC110 / 220 DC110 / 220
جریان موتور ذخیره نیرو دبلیو 230
سرعت متوسط ​​باز شدن اماس 1.6 ~ 2.0
سرعت متوسط ​​بسته شدن 0.5 ~ 0.8
روش عمل

باز-0.3 ثانیه-بسته شدن

افتتاحیه-180s-دهانه بسته شدن


تابلو برق 33 کیلوولت Knkong Electric طی 10 سال گذشته به بازارهای بین المللی خدمت کرده است.

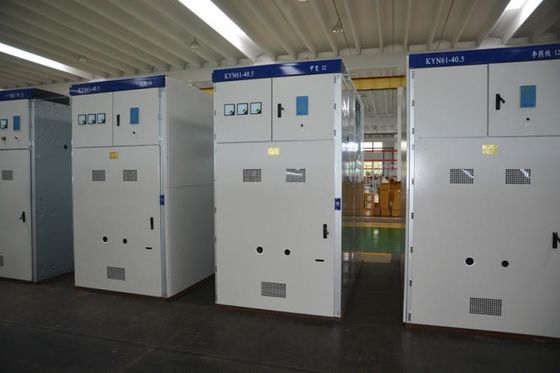

ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A 0

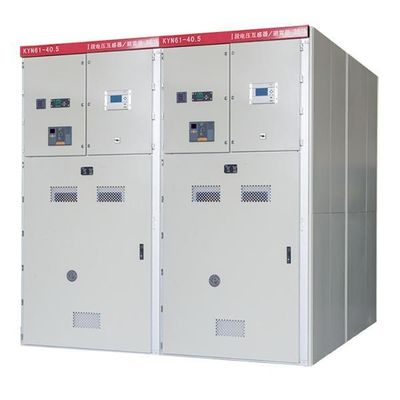

ISO GB 40.5KV تابلو برق ولتاژ متوسط ​​در فضای باز KYN61A 1
